KHÓA HỌC BIM COORDINATOR THỰC HÀNH
Revit – Navisworks – BIM Coordination – Clash Detection – Issue Management – CDE
Khóa học BIM Coordinator được thiết kế theo hướng thực hành công việc điều phối kỹ thuật và kiểm soát chất lượng mô hình trong dự án BIM.
BIM Coordinator là vị trí đóng vai trò kết nối giữa các bộ môn Kiến trúc – Kết cấu – MEP, kiểm tra chất lượng mô hình, tổng hợp mô hình, phát hiện xung đột, phân loại vấn đề, giao việc xử lý và theo dõi quá trình khắc phục.
Trong môi trường quản lý thông tin theo ISO 19650, BIM Coordinator thường tham gia vào quy trình phối hợp kỹ thuật, kiểm soát thông tin mô hình và làm việc trên CDE – Common Data Environment theo trách nhiệm được phân công trong dự án.
Khóa học tập trung vào quy trình:
Revit → Model Checking → Navisworks → Clash Detection → Issue Management → CDE → Theo dõi xử lý → Kiểm tra lại
Học viên không chỉ học cách “chạy Clash”, mà được hướng dẫn cách đánh giá lỗi, xác định mức độ ưu tiên, giao trách nhiệm, theo dõi xử lý và hoàn thiện một vòng BIM Coordination thực tế.
KHÓA HỌC PHÙ HỢP VỚI
- Sinh viên kiến trúc, xây dựng, MEP muốn định hướng nghề nghiệp BIM.
- Người đã biết Revit và muốn phát triển lên vị trí BIM Coordinator.
- Kỹ sư, kiến trúc sư đang tham gia dự án BIM.
- Nhân sự phụ trách kiểm tra và phối hợp mô hình.
- Người muốn học Navisworks Clash Detection theo quy trình thực tế.
- Nhân sự doanh nghiệp đang xây dựng đội ngũ BIM.
- BIM Modeler/BIM Professional muốn chuyển sang công việc Coordination.
Ở đây em cố ý đưa “đã biết Revit” vào. Vì BIM Coordinator mà không hiểu mô hình bộ môn thì rất khó kiểm tra đúng.
KIẾN THỨC NỀN TẢNG NÊN CÓ
Học viên nên có kiến thức cơ bản về ít nhất một bộ môn Revit và hiểu cấu trúc mô hình BIM.
Để làm BIM Coordinator tốt, học viên cần từng bước hiểu mô hình của ba nhóm chính:
- Revit Architecture.
- Revit Structure.
- Revit MEP.
Không nhất thiết phải triển khai chuyên sâu tất cả các bộ môn, nhưng cần hiểu đối tượng, cấu trúc hệ thống và mối quan hệ giữa các mô hình để đánh giá Clash và Issue đúng bản chất.
SAU KHÓA HỌC, HỌC VIÊN CÓ THỂ
- Hiểu vai trò và phạm vi công việc của BIM Coordinator.
- Kiểm tra chất lượng mô hình Revit.
- Đọc và đánh giá mô hình Architecture, Structure và MEP.
- Tổng hợp mô hình liên bộ môn bằng Navisworks.
- Thiết lập Clash Test.
- Phân biệt Hard Clash, Soft Clash và các vấn đề Coordination.
- Lọc và giảm Clash giả.
- Group và phân loại Clash.
- Tạo và quản lý Issue.
- Giao trách nhiệm và theo dõi xử lý.
- Viết comment kỹ thuật rõ ràng.
- Lập báo cáo BIM Coordination.
- Làm việc với CDE.
- Theo dõi vòng đời của Issue từ lúc phát hiện đến khi đóng.
- Hoàn thiện một bộ hồ sơ BIM Coordination thực tế.
📋 Chuẩn bị:
- Máy tính cài phần mềm Revit và Navisworks
- File Revit mẫu để làm bài tập. (Nếu không có thì lấy mẫu của Trung tâm)
🧩 B1. Tổng quan vai trò BIM Coordinator
- BIM Coordinator là gì?
- Vai trò của BIM Coordinator trong dự án BIM.
- Vị trí của công tác Coordination trong quy trình quản lý thông tin.
- Phân biệt các nhóm công việc:
- BIM Modeler / BIM Professional.
- BIM Coordinator.
- BIM Manager.
- Trách nhiệm giữa các bên trong quá trình Coordination.
- Chu trình công việc:
Nhận mô hình → Kiểm tra → Phát hiện vấn đề → Phân loại → Giao xử lý → Theo dõi → Kiểm tra lại → Đóng Issue
👉 Mục tiêu: Hiểu rõ BIM Coordinator không chỉ là người chạy phần mềm Clash Detection, mà là người kiểm soát và điều phối quá trình giải quyết vấn đề kỹ thuật giữa các mô hình.
🏗️ B2. NỀN TẢNG MÔ HÌNH BIM DÀNH CHO BIM COORDINATOR
Các bộ môn cần hiểu
-
- Architecture.
- Structure.
- MEP.
Mức độ thông tin mô hình
-
- Khái niệm về mức độ cần thiết của thông tin.
- Geometry và Information.
- Mức độ chi tiết phù hợp với từng giai đoạn.
Cấu trúc mô hình Revit
-
- Level.
- Grid.
- Category.
- Family.
- Type.
- Parameter.
- Workset.
- Revit Link.
- Shared Coordinates.
Các lỗi phổ biến
-
- Sai Level.
- Sai Category.
- Sai vị trí.
- Duplicate / Overlap.
- Sai Workset.
- Link sai tọa độ.
- Thiếu Parameter.
- Naming không thống nhất.
- Model chứa đối tượng thừa.
- Model không đảm bảo yêu cầu kiểm tra.
👉 Mục tiêu: Nhìn mô hình và hiểu được nguyên nhân của vấn đề, thay vì chỉ nhìn thấy một Clash.
🔍 B3. KIỂM TRA CHẤT LƯỢNG MÔ HÌNH TRONG REVIT
Kiểm tra hình học
-
- Sai vị trí.
- Sai cao độ.
- Duplicate.
- Overlap.
- Khoảng cách không đảm bảo yêu cầu kỹ thuật.
- Kiểm tra liên kết giữa các bộ môn.
Kiểm tra dữ liệu
-
- Thiếu Parameter.
- Sai Parameter.
- Sai kiểu dữ liệu.
- Naming không đúng quy định.
- Dữ liệu không đồng nhất.
Kiểm tra tiêu chuẩn dự án
-
- View Template.
- View.
- Sheet.
- Family.
- Workset.
- Naming Convention.
Công cụ sử dụng trong Revit
-
- Filter.
- Schedule.
- View Template.
- Visibility/Graphics.
- Selection.
- Add-in hỗ trợ kiểm tra.
👉 Mục tiêu: Xây dựng Checklist kiểm tra mô hình Revit trước khi đưa sang giai đoạn Coordination
🔗 B4. BIM COORDINATION VÀ CLASH DETECTION BẰNG NAVISWORKS
Tạo Federated Model
-
- Append mô hình Architecture.
- Append mô hình Structure.
- Append mô hình MEP.
- Quản lý NWF / NWC.
- Refresh mô hình.
- Kiểm tra version.
- Kiểm soát tọa độ mô hình.

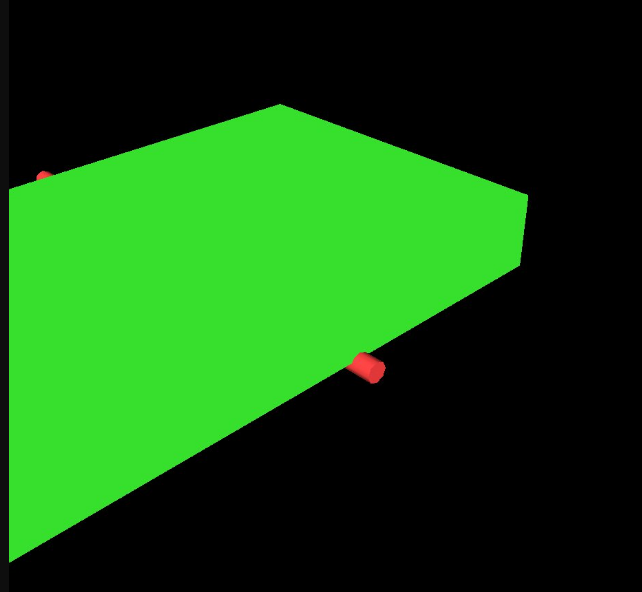

Thiết lập Clash Detection
-
- Tạo Clash Test.
- Chọn Selection Set.
- Hard Clash.
- Clearance / Soft Clash.
- Thiết lập tolerance.
Phân loại Clash
-
- Critical.
- Major.
- Minor.
- Clash cần xử lý.
- Clash có thể chấp nhận.
- Clash giả.
Tối ưu Clash Test
-
- Selection Set.
- Search Set.
- Clash Rule.
- Tolerance.
- Group Clash.
- Loại bỏ Clash không có giá trị xử lý.
Review Clash
-
- Viewpoint.
- Comment.
- Snapshot.
- Assignment.
- Status.
👉 Mục tiêu:
- 01 Federated Model.
- 01 bộ Clash Test chuẩn.
- 01 hệ thống Clash được phân loại và Group hợp lý.
📌 B5. ISSUE MANAGEMENT VÀ QUY TRÌNH XỬ LÝ LỖI
-
Quy trình
Detect → Review → Validate → Create Issue → Assign → Resolve → Verify → Close
- Phát hiện vấn đề.
- Xác nhận vấn đề thực sự cần xử lý.
- Phân loại.
- Giao trách nhiệm.
- Đặt thời hạn.
- Theo dõi trạng thái.
- Kiểm tra kết quả sửa.
- Đóng Issue.
Nhóm Issue
- Geometry.
- Data.
- Coordination.
- Constructability.
- Standard/Requirement.
Công cụ
- Navisworks.
- ADDIN.
- Excel.
- CDE.
👉 Mục tiêu:
Quản lý Issue theo vòng đời thay vì chỉ xuất một danh sách Clash.
📊 B6. BÁO CÁO BIM COORDINATION
Nội dung báo cáo
-
- Tổng số Issue.
- Issue mới.
- Issue đã xử lý.
- Issue tồn đọng.
- Phân loại theo bộ môn.
- Phân loại theo mức độ.
- Người/bộ môn chịu trách nhiệm.
- Thời gian xử lý.
- Xu hướng lỗi qua từng vòng Coordination.
Hình thức báo cáo
-
- Excel.
- PDF.
- Dashboard trên CDE.
Kỹ năng viết báo cáo
-
- Ngắn.
- Rõ.
- Có Viewpoint/hình minh họa.
- Xác định đúng vấn đề.
- Xác định đúng trách nhiệm.
- Có đề xuất hoặc yêu cầu hành động.
👉 Mục tiêu:
Tạo một BIM Coordination Report đủ thông tin để cuộc họp Coordination có thể ra quyết định.
☁️ B7. BIM COORDINATION TRÊN CDE
Quy trình thông tin
-
- Nhận phiên bản mô hình.
- Kiểm tra revision/version.
- Xác định trạng thái thông tin.
- Nhận mô hình phục vụ Coordination.
- Publish kết quả kiểm tra.
- Tạo Issue.
- Giao Issue cho bộ môn.
- Theo dõi quá trình xử lý.
- Kiểm tra lại phiên bản mới.
- Đóng Issue.
CDE thực hành
-
- CDE NPD.
- Giới thiệu cách thức tương đương trên các nền tảng CDE khác.
Học viên thực hành:
-
- Model.
- Version.
- Comment.
- Viewpoint.
- Issue.
- Assignment.
- Tracking.
- Report.
👉 Mục tiêu: Hiểu BIM Coordination là một quy trình liên tục trên CDE, không phải thao tác rời rạc giữa các file.
🤝 B8. KỸ NĂNG ĐIỀU PHỐI CỦA BIM COORDINATOR
- Giao tiếp với Architecture, Structure và MEP.
- Hiểu vấn đề trước khi giao Issue.
- Không “bắt lỗi” cá nhân.
- Tập trung vào giải quyết vấn đề.
- Xác định đúng trách nhiệm.
- Viết Comment kỹ thuật.
- Dùng hình ảnh/Viewpoint để mô tả vấn đề.
- Đưa ra đề xuất khi cần.
- Theo dõi thời hạn xử lý.
- Chuẩn bị nội dung cho Coordination Meeting.
👉 BIM Coordinator không tìm người sai – BIM Coordinator tìm vấn đề cần giải quyết.
✅ B9. BÀI TẬP BIM COORDINATION THỰC TẾ
Bài tập 1 – Model Checking
Học viên nhận một mô hình có lỗi và thực hiện:
- Kiểm tra.
- Phân loại lỗi.
- Lập Checklist.
- Đề xuất hướng xử lý.
Bài tập 2 – Navisworks Clash Detection
Học viên:
- Tạo Federated Model.
- Thiết lập Clash Test.
- Chạy Clash Detection.
- Lọc Clash giả.
- Group Clash.
- Phân loại.
- Tạo Viewpoint.
- Lập báo cáo.
Bài tập 3 – Workflow BIM Coordination hoàn chỉnh
Model → Check → Clash → Issue → Assign → Resolve → Verify → Close → Report
Học viên thực hiện toàn bộ quy trình trên mô hình thực hành.
KẾT QUẢ CUỐI KHÓA
Mỗi học viên hoàn thiện một Bộ hồ sơ BIM Coordination, bao gồm:
- Federated Model.
- Clash Test.
- Clash/Issue classification.
- Viewpoint.
- Issue Register.
- Coordination Report.
- Theo dõi trạng thái xử lý.
- Hồ sơ kết quả Coordination trên CDE.
CÂU HỎI THƯỜNG GẶP
BIM Coordinator là gì?
BIM Coordinator là người tham gia kiểm tra, phối hợp và kiểm soát chất lượng mô hình BIM giữa các bộ môn, phát hiện vấn đề, quản lý Issue và theo dõi quá trình xử lý.
BIM Coordinator có phải là BIM Manager không?
Không. BIM Coordinator tập trung nhiều vào phối hợp và kiểm soát kỹ thuật mô hình; BIM Manager thường phụ trách phạm vi quản lý BIM rộng hơn tùy cơ cấu doanh nghiệp và dự án.
Muốn học BIM Coordinator có cần biết Revit không?
Nên có kiến thức Revit và hiểu cấu trúc mô hình Architecture, Structure hoặc MEP. Coordinator cần hiểu mô hình để đánh giá nguyên nhân và mức độ của vấn đề.
BIM Coordinator có cần biết Navisworks không?
Có. Navisworks là một trong những công cụ phổ biến dùng để tổng hợp mô hình, Clash Detection và review Coordination.
Clash Detection có phải toàn bộ công việc của BIM Coordinator không?
Không. Clash Detection chỉ là một phần. BIM Coordinator còn phải kiểm tra mô hình, đánh giá Clash, tạo Issue, giao xử lý, theo dõi, kiểm tra lại và lập báo cáo.
Khóa học có thực hành CDE không?
Có. Học viên được thực hành quy trình trao đổi mô hình, Issue và Coordination trên CDE NPD.
Học xong có sản phẩm thực hành không?
Có. Học viên hoàn thiện một bộ hồ sơ BIM Coordination phục vụ đánh giá năng lực và portfolio nghề nghiệp.
TỪ NGƯỜI DỰNG MÔ HÌNH ĐẾN NGƯỜI KIỂM SOÁT VÀ ĐIỀU PHỐI MÔ HÌNH
BIM Coordinator không chỉ biết Revit hay Navisworks.
Người làm Coordination cần hiểu mô hình, hiểu các bộ môn, biết phát hiện vấn đề, đánh giá mức độ ảnh hưởng và theo dõi vấn đề đến khi được giải quyết.
Khóa học BIM Coordinator tại BIM Revit Thực Hành NPD giúp học viên thực hành toàn bộ chu trình:
Revit → Coordination → Navisworks → Clash → Issue → CDE → Resolve → Verify
Dạy chất – Học thật – Ứng dụng nhanh.
Về mặt chiến lược, em còn đề nghị thầy không gọi khóa này đơn giản là “lớp Navisworks”. Navisworks chỉ là một công cụ. Sản phẩm mà mình đào tạo là năng lực BIM Coordination.
Như vậy hệ đào tạo của NPD bắt đầu có một nấc nghề nghiệp rất rõ:
Revit Architecture / Structure / MEP
→ hiểu và tạo mô hình bộ môn
→ BIM Coordinator
→ kiểm tra & phối hợp liên bộ môn
→ BIM Manager
→ quản trị BIM và quy trình thông tin.
