Ths.KTS NGUYỄN PHƯỚC DỰ
Nội dung chính:
- Kiểm soát va chạm bằng NavisWork với dự án lớn – Thầy cung cấp làm bài tập.
Kiểm soát va chạm bằng NavisWork với dự án lớn – Thầy cung cấp làm bài tập.
1. Mục đích chính của Navisworks
Navisworks được dùng để tổng hợp mô hình 3D từ nhiều phần mềm (Revit, Civil 3D, AutoCAD, Tekla, ArchiCAD…) và thực hiện các tác vụ kiểm tra, phối hợp và mô phỏng trong quy trình BIM.
2. Các phiên bản Navisworks và loại file
-
Freedom: Miễn phí, chỉ xem mô hình NWD.
-
Simulate: Có mô phỏng tiến độ, không có Clash Detection.
-
Manage: Đầy đủ tính năng (Simulate + Clash Detection).
Các loại file:
-
NWF → chứa link tới file gốc (phù hợp giai đoạn làm việc, dung lượng nhẹ).
-
NWD → đóng gói tất cả (phù hợp chia sẻ hoặc lưu bản chốt).
-
NWC → cache tăng tốc load mô hình.
3. Các chức năng thường sử dụng
A. Kết hợp & quản lý mô hình
-
Merge Model: Gộp mô hình từ nhiều định dạng khác nhau (NWD, NWF, NWC, IFC, DWG, RVT…).
-
Navisworks Cache (NWC): Giúp tăng tốc khi load mô hình lớn.
-
Transform & Align: Di chuyển, xoay, căn chỉnh các mô hình để khớp tọa độ.
B. Kiểm tra va chạm (Clash Detection)
-
Clash Detective:
-
Kiểm tra va chạm giữa các bộ môn (Kiến trúc, Kết cấu, Cơ điện…).
-
Phân loại va chạm: Hard Clash, Clearance Clash, Duplicate.
-
Lưu kết quả và xuất báo cáo (HTML, XML, CSV).
-
-
Group Clashes: Gom nhóm các va chạm tương tự để dễ xử lý.
C. Mô phỏng tiến độ (4D Simulation)
-

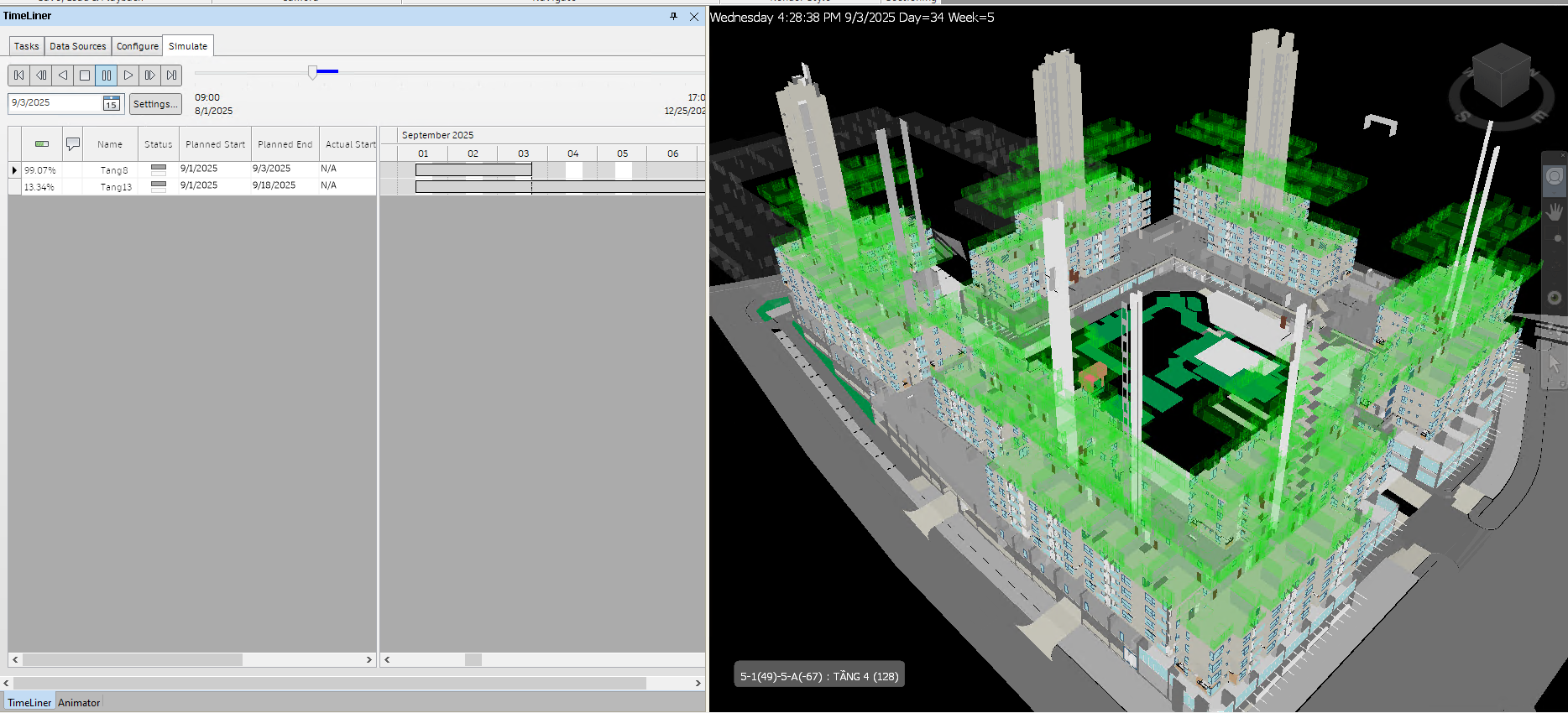

Timeliner:
-
Liên kết mô hình 3D với tiến độ thi công (MS Project, Primavera, Excel…).
-
Mô phỏng thi công theo thời gian (4D BIM).
-
-
Xuất video mô phỏng tiến độ.
D. Đo đạc & kiểm tra kích thước
-
Measure Tools: Đo khoảng cách, diện tích, góc, cao độ.
-
Point-to-Point / Point-to-Surface: Đo nhanh giữa các điểm hoặc bề mặt.
E. Ghi chú & giao tiếp
-
Comments & Redlines: Thêm ghi chú trực tiếp trên mô hình.
-
Viewpoints: Lưu góc nhìn có chú thích để chia sẻ cho nhóm.
-
Section Tool: Cắt ngang mô hình để xem chi tiết bên trong.
F. Trích xuất & quản lý thông tin
-
Properties: Xem thông tin thuộc tính BIM của từng đối tượng (tên, vật liệu, kích thước…).
-
Search Sets & Selection Sets:
-
Search Set: Lọc các đối tượng theo tiêu chí (theo tên, thuộc tính…).
-
Selection Set: Nhóm các đối tượng được chọn thủ công để quản lý.
-
G. Phối hợp nhóm
-
Switchback to Revit/AutoCAD: Nhảy từ Navisworks về phần mềm gốc để sửa lỗi.
-
Publish NWD: Xuất file mô hình nhẹ, chia sẻ cho bên ngoài (không cần cài Revit).
-
Quantification: Đo bóc khối lượng sơ bộ (phục vụ 5D BIM).
