Ths.KTS NGUYỄN PHƯỚC DỰ
QUI ƯỚC ĐẶT TÊN THƯ MỤC
TRONG QUI TRÌNH BIM -ISO 19650
1- Tiêu chuẩn chung đặt tên thư mục①- Không có dấu Tiếng Việt.
②- Không có dấu trắng.
③- Tách nhóm chữ dài bằng dấu gạch giữa.
④- Tách các thành phần khác nghĩa bằng dấu gạch dưới.
⑤- Viết in hoa chữ cái đầu chữ
⑥- Số thứ tự thư mục cách tên bằng dấu gạch dưới.
2- Qui ước tên bản vẽ
- Xem chi tiết tại đây
3- Qui ước tên đối tượng quản lý trong file

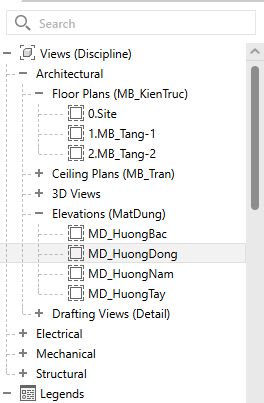

- Đặt tên View

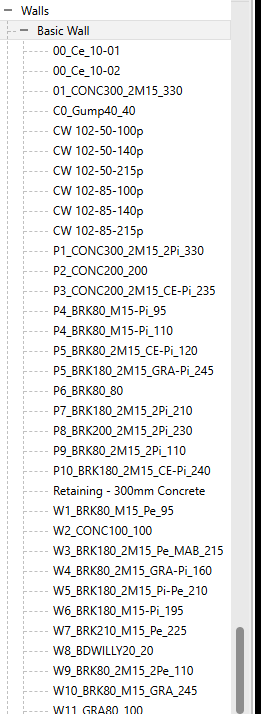

- Đặt tên Family hệ thống, Family Type
- Tên Family Type mô tả Số hiệu, kích thước, vật liệu,...

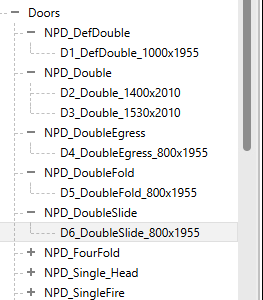

- Đặt tên Family ngoài, Family Type
- Tên Family có tên viết tắt của tổ chức
- Tên Family Type mô tả số hiệu kích thước, vật liệu,...

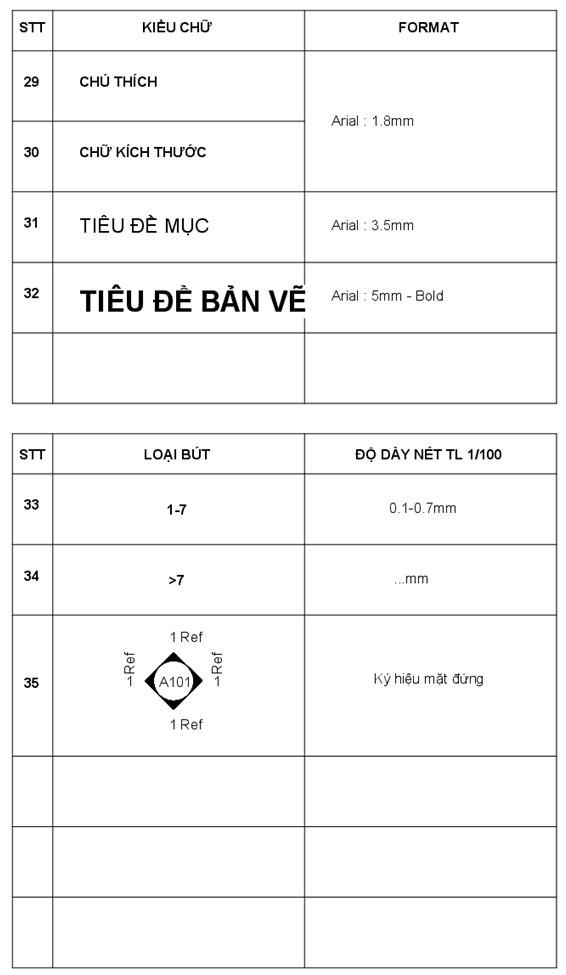

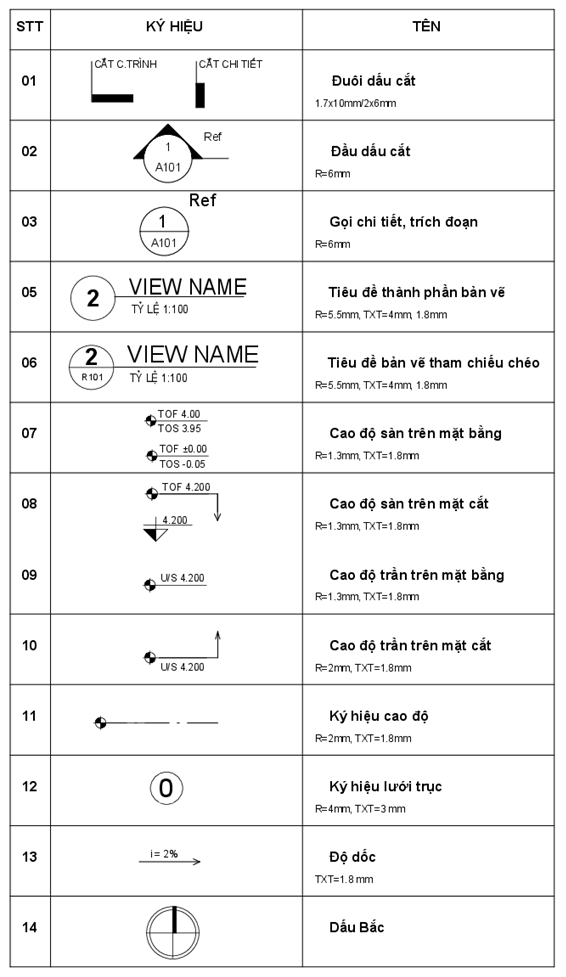

5-Qui ước tên kích thước khổ giấy, chữ trong file Revit
Sách học BIM & Revit, Tác giả : ThS.KTS.Nguyễn Phước Dự
Tài liệu liên quan
2.Tên File BIM-ISO-19650
Đối với BIM cấp 2, quy ước đặt tên là bắt buộc. Để đạt được Mức độ trưởng thành BIM cao nhất, trong đó dữ liệu được trao đổi thường xuyên giữa các bộ phận và tổ chức khác nhau, quy ước đặt tên được xác định trước và thống nhất là điều kiện mà nếu không có thì dự án không thể thành công. Việc áp dụng hệ thống đặt tên tiêu chuẩn này cho các thư mục, tệp, tham số và bất kỳ phần tử nào được chia sẻ giữa các bên liên quan sẽ đảm bảo ít hiểu lầm và sai sót hơn khi trao đổi dữ liệu. Các bên liên quan sẽ quét và truy cập các tệp để thu thập hoặc sửa đổi dữ liệu từ các tệp. Tiêu chuẩn đặt tên cho các tệp và thư mục tạo điều kiện thuận lợi cho việc truy cập và truy xuất trực tiếp thông tin được lưu trữ trong tổ chức...
1.Tên Thư mục- BIM-ISO-19650
Cấu trúc thư mục và quy ước đặt tên tệp trong CDE đóng vai trò sống còn để đảm bảo luồng thông tin được thông suốt, dễ dàng tìm kiếm và kiểm soát. Đặc biệt với dữ liệu đồ họa thì các phần vùng phải có thư mục như là bản sao chính xác của vùng WIP để việc mở file chứa link được dễ dàng. ...
