QUI ƯỚC ĐẶT TÊN BIM ĐƠN GIẢN DỰA TRÊN

ISO 19650

Phần qui ước đã Việt hoá của Ban chỉ đạo BIM Việt Nam:



Phần qui ước quốc tế:

1. Quy ước đặt tên

Đối với BIM cấp 2, quy ước đặt tên là bắt buộc. Để đạt được Mức độ trưởng thành BIM cao nhất, trong đó dữ liệu được trao đổi thường xuyên giữa các bộ phận và tổ chức khác nhau, quy ước đặt tên được xác định trước và thống nhất là điều kiện mà nếu không có thì dự án không thể thành công. Việc áp dụng hệ thống đặt tên tiêu chuẩn này cho các thư mục, tệp, tham số và bất kỳ phần tử nào được chia sẻ giữa các bên liên quan sẽ đảm bảo ít hiểu lầm và sai sót hơn khi trao đổi dữ liệu.

Các bên liên quan sẽ quét và truy cập các tệp để thu thập hoặc sửa đổi dữ liệu từ các tệp. Tiêu chuẩn đặt tên cho các tệp và thư mục tạo điều kiện thuận lợi cho việc truy cập và truy xuất trực tiếp thông tin được lưu trữ trong tổ chức.

1.1. Quy tắc chung

  • Sử dụng Chữ hoa tiêu đề, viết hoa tất cả các từ ngoại trừ mạo từ không viết tắt và phân tách các từ bằng dấu cách và các trường bằng dấu gạch nối:

BIMicon-House B-Core Plans.pdf

Điều này giúp tăng cường mức độ dễ đọc so với tất cả chữ hoa hoặc chữ thường, vì nó gần với kiểu gõ tiêu chuẩn hơn.

  • Tránh sử dụng các ký tự đặc biệt trong tập tin và thư mục:

\ / : * ? “ < > | [ ] & $ , . { } @

Những ký tự này gây ra xung đột hoặc lỗi trong file khi sao chép hoặc di chuyển thư mục. Ví dụ: chỉ sử dụng dấu chấm (.) trước phần mở rộng tệp.

  • Dấu cách được chấp nhận để phân tách các từ trong một trường. Không cần sử dụng dấu gạch dưới '_' cho mục đích này. Ví dụ:

D:\BIMicon Library\Curtain Wall Panels\

  • Chỉ sử dụng ký tự gạch nối ( – ) để phân tách các trường. Để phân tách các từ hoặc mã bên trong một trường, hãy sử dụng ký tự gạch dưới ( _ ) nếu ký tự khoảng trắng không phù hợp. Ví dụ:

B78-BIM_Manual-Core Plans.pdf

  • Tên tệp phải mang tính mô tả đầy đủ mà không cần phải mở và không phụ thuộc vào vị trí của tệp:

Các tệp dựa vào đường dẫn thư mục để nhận dạng sẽ không còn hợp lệ. Ví dụ:

D:\BIMicon Library\Windows\BIMicon_Awning Window.rfa

D:\BIMicon Library\Curtain Wall Panels\BIMicon_Awning Window.rfa

Nội dung của hai tệp này khác nhau nhưng dựa vào các thư mục con để xác định nội dung của chúng. Chỉ với manh mối này, người dùng mới có thể phân biệt chúng là cửa sổ treo tường hay cửa sổ treo tường, không xác định duy nhất hai mặt hàng này. Một giải pháp tốt hơn là đổi tên bức tường dựa trên rèm thành:

BIMicon-Awning Window-Curtain Panel.rfa

Sẽ không có sự nhầm lẫn khi các gia đình này được chuyển sang thư mục khác hoặc thậm chí vô tình chuyển cùng nhau.

  • Do not exceed 260 characters for the folder name and filename character count:

C:\Users\BIMicon\My Documents\To Send\Consultants\My Project\Favourite Things\Favourite Project\Best Project\Family Folders\New Manual.doc

Mặc dù khó có thể vượt quá số lượng 260 ký tự nhưng điều đó có thể xảy ra do tổ chức thư mục phức tạp và các bản sao lưu được tạo qua các bản sao lưu. Dọn dẹp cấu trúc thư mục và tệp nếu Hệ điều hành (OS) không cho phép bạn sao chép hoặc di chuyển tệp.

  • Sử dụng cách đánh số tuần tự, nghĩa là thêm các số 0 vào đầu tên:

 01, 02, A01, A02… instead of 1, 2, A1, A2

Nó sẽ cho phép HĐH và phần mềm khác sắp xếp các tệp của bạn một cách tuần tự. Nó cũng có thể áp dụng cho các thư mục mà bạn muốn sắp xếp theo thứ bậc hoặc theo dõi nội dung bị thiếu. Ví dụ: trong một thư mục có các thư mục được đặt tên bằng tiền tố số, bất kỳ số nào bị thiếu đều gợi ý đến một thư mục bị thiếu.

  • Khi chia sẻ tệp với các bên liên quan hoặc lưu trữ tệp trong hệ thống, hãy thêm ngày vào tên tệp nếu tệp không có mã nhận dạng phiên bản:

Một số tệp đã thêm bản sửa đổi vào cuối tên tệp. Mã này xác định duy nhất tệp và tránh mọi nhầm lẫn về ngày phát hành của tệp.

Tuy nhiên, khi tệp không có mã nhận dạng phiên bản duy nhất trong tên tệp thì ngày phải có định dạng YYYYMMDD ở đầu. Ví dụ: một số hợp đồng hoặc tài liệu không có dữ liệu sửa đổi, như mô hình trung tâm:

20210401-A432-BIMicon-SD-M13-ZZ.rvt

  • Giữ tên càng ngắn càng tốt bằng cách sử dụng các chữ viết tắt thông thường như DD cho Phát triển thiết kế hoặc WIP cho Công việc đang tiến hành :

Một cái tên mô tả ngắn gọn sẽ được ưu tiên hơn một cái tên dài phức tạp. Bất cứ khi nào có thể, hãy sử dụng ít từ nhất để mô tả nội dung của tệp. Ví dụ:

WE435-CD-GF Bedroom 011-VS-R09.png

Tốt hơn là:

WE435-Construction Documentation-Ground Floor 011-Visualization-Revision09.tiff

  • Đừng sử dụng những tên phức tạp, hãy lập kế hoạch cho một tên thay vì vội vã nhập tên đó:

Rev1-BIMicon-BIM Manual.png

Dành vài phút để kiểm tra các quy ước được thiết lập trong hướng dẫn này sẽ đảm bảo bạn hiểu đúng và tiết kiệm thời gian đổi tên tệp sau này.

  • Làm rõ phiên bản trong tên tệp nếu tệp trải qua các thay đổi:

Nếu một tệp được sửa đổi hoặc thay đổi trong dự án, mã phản ánh sự thay đổi này phải có trong tên tệp. Nó có thể là ngày hoặc bản sửa đổi đã thảo luận trước đó. Ví dụ: nếu một tệp được đặt tên ban đầu:

WE435-CD-GF Bedroom 011-VS.png

Và trải qua nhiều lần sửa đổi, những cái tên kế tiếp sẽ là:

WE435-CD-GF Bedroom 011-VS-R01.png

WE435-CD-GF Bedroom 011-VS-R02.png

Trong trường hợp lưu trữ, hãy đặt ngày lưu trữ ở đầu tên tệp:

20210411-WE435-CD-GF Bedroom 011-VS.png

  • Cần nhất quán:

Duy trì việc đặt tên mạch lạc bằng cách áp dụng các quy định trước đó. Các quy tắc cho phép một số mức độ tự do, chẳng hạn như chọn định dạng trường sửa đổi, trong đó bạn có thể sử dụng:

R01, A, Rev01 or B1, etc

Tính linh hoạt này đòi hỏi sự nhất quán, vì vậy hãy tuân thủ quy ước đã được thiết lập.

1.2. Cấu trúc đặt tên

Sử dụng cấu trúc sau cho tên tệp, đặc biệt đối với tệp BIM và các sản phẩm bàn giao có nguồn gốc từ mô hình BIM như sơ đồ hoặc bản vẽ đã xuất:

PROJ-ORG-PH-LV-TYP-RL-CL-NUM-SUIT-REV.File Extension


Ví dụ:

101-BIMicon-CD-L2-DR-A-A40-010-R1.pdf

253_I21-BIMicon-SD-ZZ-M3-09.rvt

Bảng sau liệt kê từng trường và phần tiếp theo giải thích chi tiết từng trường:

  PROJ ORG PH LV TYP RL CL NUM SUIT REV
Field Project Originator Phase Levels and location Type Role Classification Number Suitability Revision
Obligation Required Required Required Required Required Required Optional Required Meta-data Meta- data
Description Mã cho dự án Mã dành cho tổ chức tạo thông tin Mã cho giai đoạn của dự án Mã để định vị tham chiếu tập tin Mã cho loại tập tin Mã vai trò của tổ chức Mã cho tài sản tham chiếu Số thứ tự tệp Mã trạng thái dữ liệu Mã phiên bản sửa đổi dữ liệu

1.2.1. Mã trong quy ước đặt tên

● PROJ

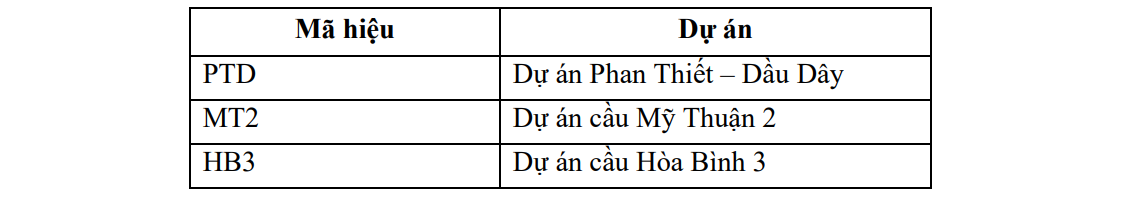

Dự án. Mã từ 2 đến 6 ký tự xác định dự án. Trong trường hợp sự hợp tác xảy ra với các tổ chức khác, nó phải độc lập với mã dự án của tổ chức. Ví dụ:

101JB, 2021_B01, etc.

● ORG

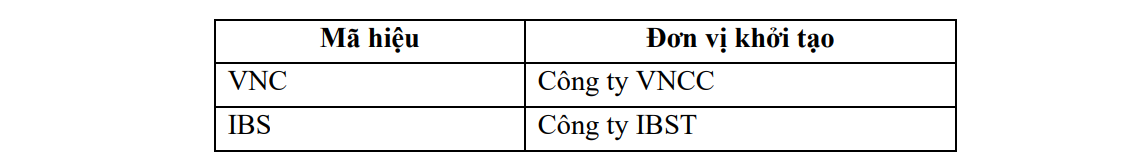

Người khởi tạo. Một mã từ 2 đến 6 ký tự thông báo về tổ chức đã tạo tệp. Ví dụ: BIMicon, ISO, v.v.

● PH

Giai đoạn. Mã biểu thị giai đoạn của dự án tại thời điểm phát hành tệp. Một số ví dụ như sau:

Phase Code
Schematic Design SD
Design Development DD
Construction Documentation CD

● LV

Mức độ. Mã này chỉ định vị trí nội dung của tệp liên quan đến tòa nhà:

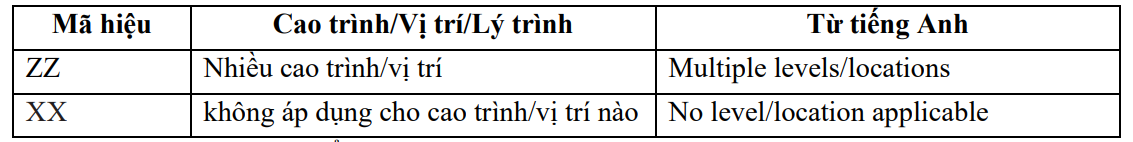

Levels & Locations
ZZ Multiple Levels
XX No Level Applicable
GF Ground Floor
00 Base Level of Building or linear Asset
01 Floor 01
02 Floor 02
M1 Mezzanine above Level 1
M2 Mezzanine above Level 2
B1 Floor -01
B2 Floor -02

● TYP

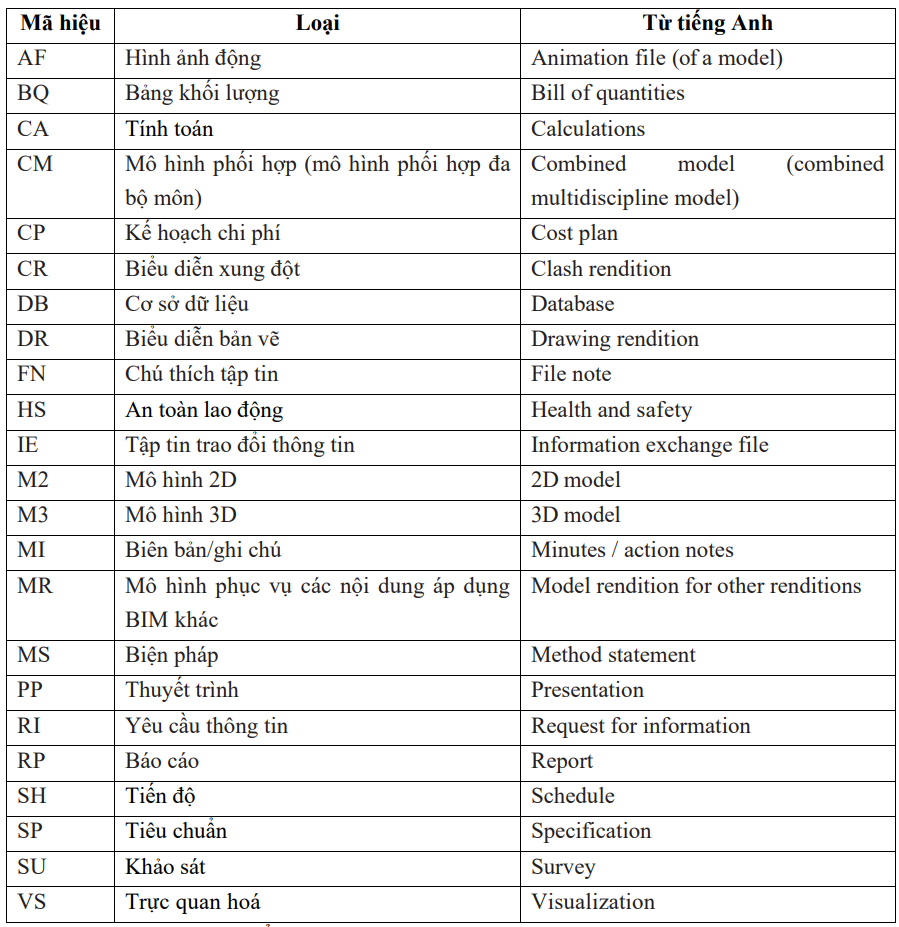

Type. Code that points to the kind of information contained in the file:

Codes for Drawings & Models
AF Animation File
CM Combined Model
CR Specific for the clash process
DR 2d Drawing
M2 2D Model file
M3 3D Model file
MR Model rendition file for other renditions, thermal or acoustic analysis
VS Visualisation
Codes for Documents
BQ Bills of Quantities
CA Calculations
CO Correspondence
CP Cost Plan
DB Database
FN File Note
HS Health & Safety
IE Information Exchange
MI Minutes/Action Notes
MS Method Statements
PP Presentation
RD Programme
RI Request for information
RP Report
SA Schedule of accommodation
SH Schedule
SN Snagging List
SP Specification
SU Survey

● RL

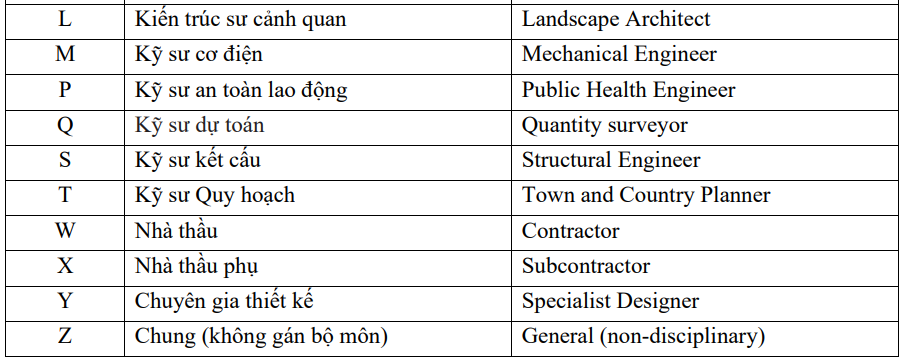

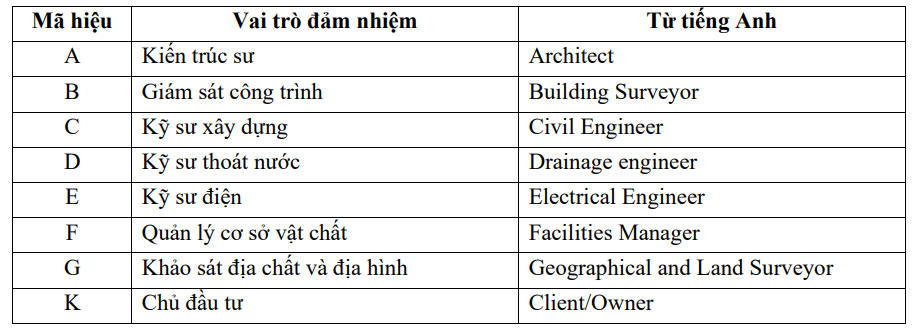

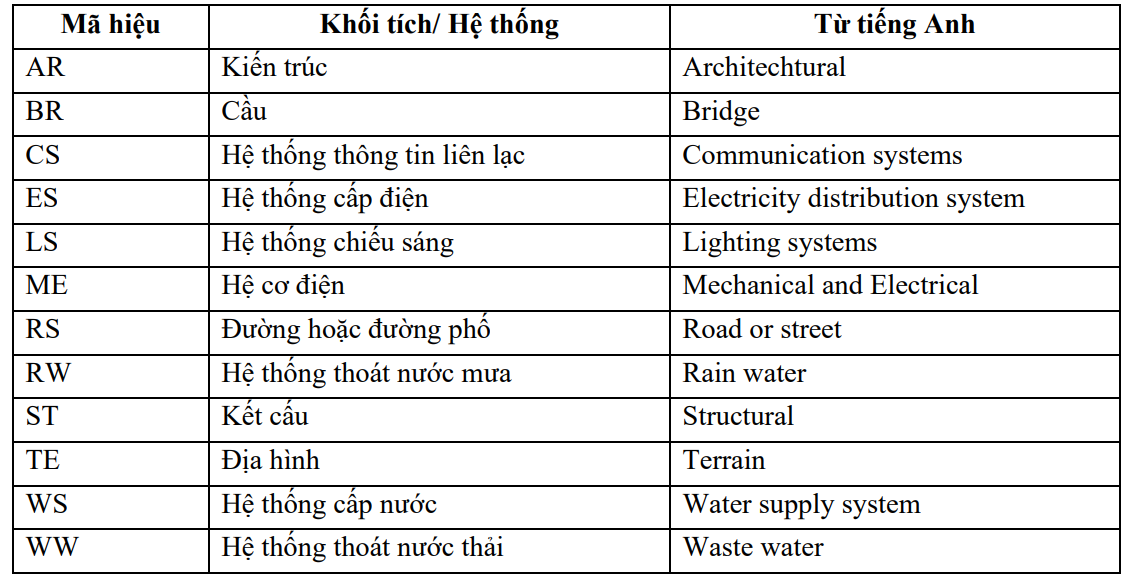

Role. Code to identify the function of the organization in the project:

Codes for Disciplines and Roles
A Architect
B Building Surveyor
C Civil Engineer
D Drainage, Highways Engineer
E Electrical Engineer
F Facilities Manager
G Geographical and Land Surveyor
H Heating & Ventilation Designer
I Interior Designer
K Client
L Landscape Architect
M Mechanical Engineer
P Public Health Engineer
Q Quantity Surveyor
S Structural Engineer
T Town and County Planner
W Contractor
X Sub-Contractor
Y Specialist Designer
Z General

● CL

Phân loại. Trường dùng để phân loại tài sản cho Quản lý cơ sở. Bắt buộc phải chỉ định hệ thống phân loại trong Kế hoạch thực hiện BIM. Trong số nhiều hệ thống phân loại có thể có, đây là những hệ thống phổ biến; OmniClass, ISO 12006 và Uniclass.

● NUM

Con số. Đó là một mã tuần tự được gán cho mỗi tệp khi tệp đó thuộc về một chuỗi tệp. Trong trường hợp các bản vẽ được trích xuất từ mô hình BIM, nó sẽ sử dụng mã đánh số trang bên trong mô hình. Ví dụ:

Sheets Numbering
Architectural A01_001, A01_002, A01_003…
Structural S01, S02, S03…
Multi-purpose 0B1, 0GF, 001, 002, 003…

● SUIT

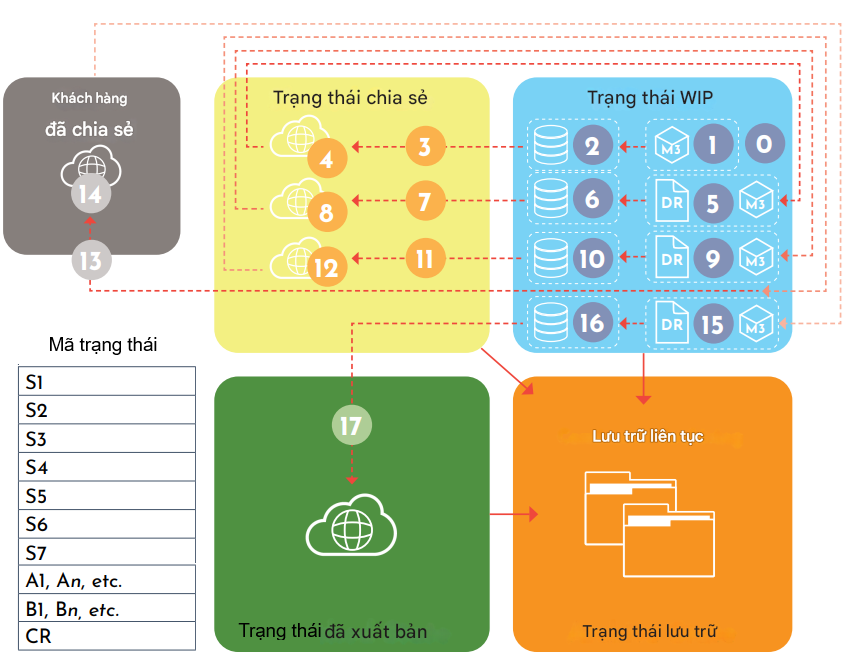

Sự phù hợp. Mã này xác định trạng thái hiện tại của tài liệu. Sử dụng các chữ viết tắt sau:

Status Description Graphical Non- Graphical Document
Work in Progress
SO Initial Status of WIP Yes Yes Yes
Shared
S01 Suitable for co-ordination Yes Yes Yes
S02 Suitable for Information Yes Yes Yes
S03 Suitable for review No Yes Yes
S04 Suitable for approval No Yes Yes
Published Docs
A01,A02,A03 Approved/Accepted Yes Yes No
B01,B02,B03 Partial sign off Yes Yes No

● REV

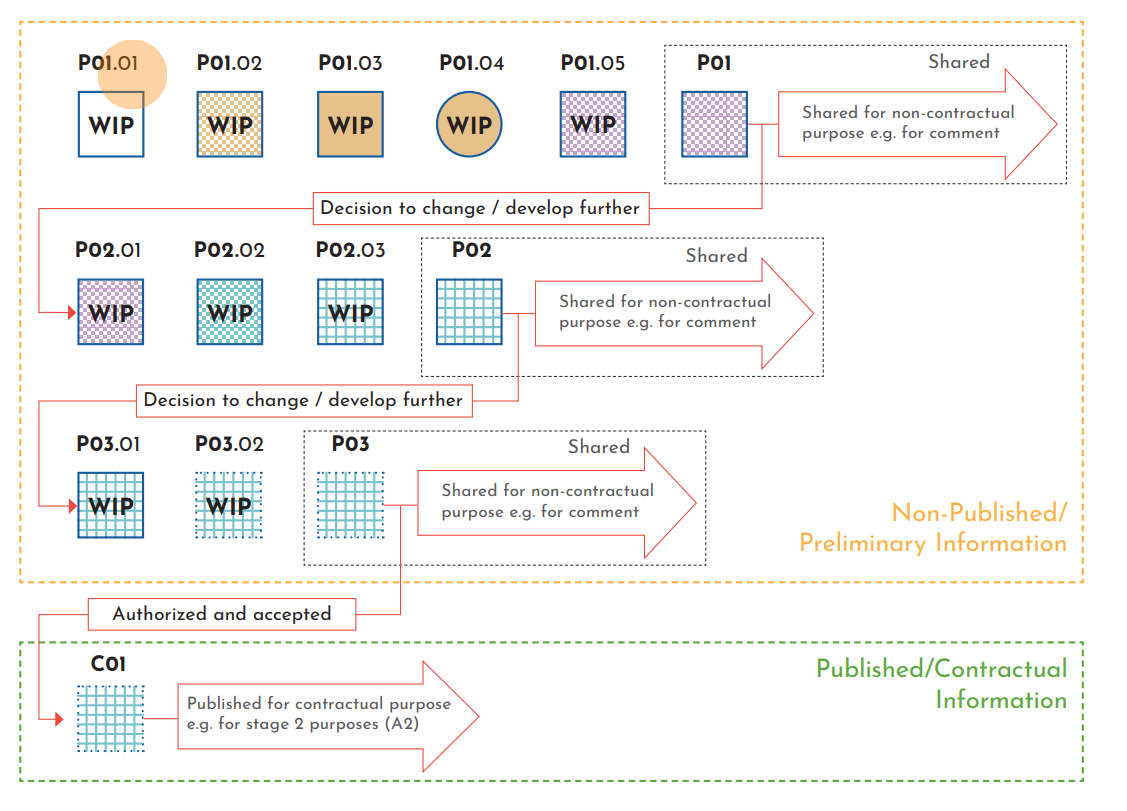

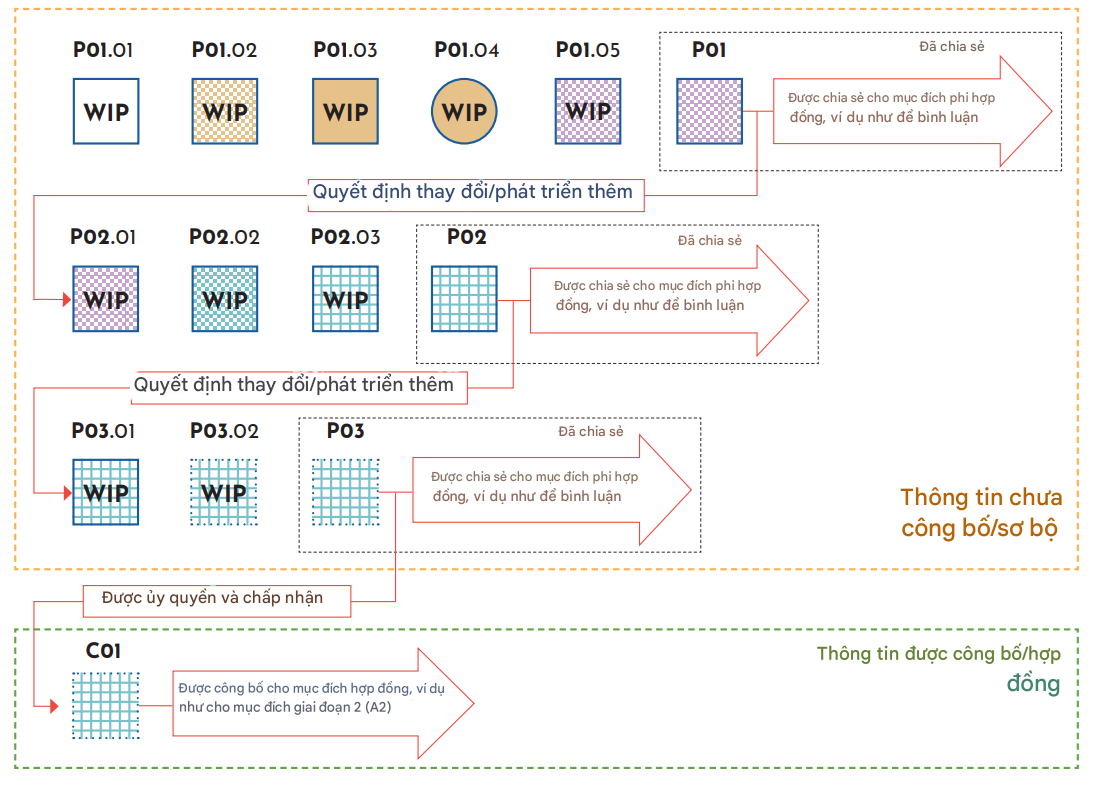

Ôn tập. Mã được sử dụng để biểu thị phiên bản của tài liệu. Đây là cách ưa thích để tạo phiên bản và thay thế bất kỳ tệp nào thay vì thêm tiền tố ngày. Bảng sau đây chứa các quy ước tiêu chuẩn về sửa đổi số:

Revision Numbering
Numeric 01, 02, 03…
Alfa-numeric A01, A02, A03…
Rev01, Rev02, Rev03…


Dịch theo: https://www.bimicon.com/bim-naming-convention-based-on-iso19650-part1/
