BIM ISO-19650
Tham khảo
Nội dung chính:

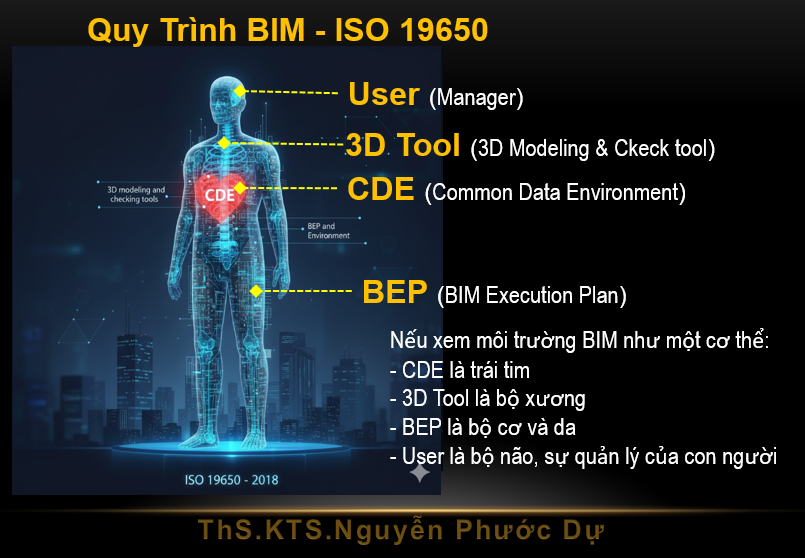

  • Giới thiệu về việc áp dụng BIM trong lĩnh vực quản lý và thiết kế xây dựng. Sơ lược về ISO BIM 19650.
  • Hướng dẫn qui trình áp dụng BIM cho dự án theo chỉ đạo hiện hành của Bộ Xây dựng và địa phương.
  • Hướng dẫn qui trình quản lý và áp dụng BIM trong doanh nghiệp - Chủ đầu tư.
  • Hướng dẫn chung tổ chức tạo và quản lý lý dữ liệu bằng phần mềm Revit và NavisWork.
  • Thực hành với dự án nhỏ bằng Revit - Nhà bảo vệ - để hiểu cách làm việc của Revit.
  • Thực hành kiểm soát va chạm bằng NavisWork với dự án lớn – Thầy cung cấp làm bài tập.

Chương trình gồm 12 buổi.




Buổi 1:

Giới thiệu về việc áp dụng BIM trong lĩnh vực quản lý và thiết kế xây dựng.

Sơ lược về ISO BIM 19650 và các phần mềm làm trong qui trình BIM:
-Phần 1 ISO 19650‑1:2018: Nguyên tắc và khái niệm
-Phần 2 ISO 19650‑2:2018: Delivery Phase (Giai đoạn triển khai dự án)

-Phần 3 ISO 19650‑3:2020:  Operational Phase (Giai đoạn vận hành, khai thác tài sản)
-Phần 4 ISO 19650‑4:2022: Information Exchange (Trao đổi thông tin)

-Phần 5 ISO 19650‑5:2020: Security‑minded Approach (An toàn thông tin)
-Phần 6 ISO 19650‑6:2025: Health & Safety Information (Thông tin về sức khỏe & an toàn)
- TCVN 14177-1:2024; TCVN 14177-2:2024: TỔ CHỨC VÀ SỐ HÓA THÔNG TIN VỀ CÔNG TRÌNH XÂY DỰNG, BAO GỒM MÔ HÌNH HÓA THÔNG TIN CÔNG TRÌNH (BIM) – QUẢN LÝ THÔNG TIN SỬ DỤNG MÔ HÌNH HÓA THÔNG TIN CÔNG TRÌNH

Định nghĩa các nhóm:












So sánh hai mô hình trao đổi thông tin : truyền thống và áp dụng BIM

Sơ đồ tổ chức phối hợp, trao đổi thông tin trong dự án.

-Phần mềm BMO:  Quản lý văn phòng thiết kế.
-Phần mềm dự toán Online:  Làm dự toán + Xuất tiên lượng từ Revit.


Thực hành:
- Tải file bài tập mẫu PDF tại đây
- Khởi tạo dự án Revit
- Làm quen phương pháp đăt tên File
-Dựng lưới trục

Buổi 2:

Hướng dẫn qui trình áp dụng BIM cho dự án theo chỉ đạo hiện hành của Bộ Xây dựng và địa phương.
TCVN-14-17-1-2024. Tải file pdf.
TCVN-14-17-2-2024. Tải file pdf.

Hướng dẫn chung của bộ XD. Tải file pdf.
Hướng dẫn chi tiết của bộ XD. Tải file pdf.

Tài liệu đào tạo BIM của bộ XD phần 1: Tải file pdf.
Tài liệu đào tạo BIM của bộ XD phần 2: Tải file pdf.
Tài liệu đào tạo BIM của bộ XD phần 3: Tải file pdf.
Tài liệu đào tạo BIM của bộ XD phần 4: Tải file pdf.


 Sơ đồ chi tiết diễn giải cách phối hợp trao đổi thông tin

Thực hành:
Hoàn thiện lưới trục

Buổi 3:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 1:

Quy trình quản lý thông tin — Đánh giá và nhu cầu.
5.1.1 Chỉ định cá nhân thực hiện chức năng quản lý thông tin
5.1.2 Thiết lập các yêu cầu thông tin của dự án
5.1.3 Thiết lập các mốc cung cấp thông tin của dự án
5.1.4 Thiết lập tiêu chuẩn thông tin của dự án
5.1.5 Thiết lập các phương pháp và quy trình sản xuất thông tin của dự án
5.1.6 Thiết lập thông tin tham chiếu và tài nguyên dùng chung của dự án
5.1.7 Thiết lập môi trường dữ liệu chung của dự án
5.1.8 Thiết lập giao thức thông tin của dự án
5.1.9 Các hoạt động đánh giá và nhu cầu



8 bước áp dụng trong qui trình quản lý thông tin


Phân việc cho các bên trong qui trình quản lý.

Thực hành:

Dựng mô hình kiến trúc

Buổi 4:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 2:

Quy trình quản lý thông tin — Mời thầu
5.2.1 Thiết lập các yêu cầu trao đổi thông tin của bên chỉ định
5.2.2 Thu thập thông tin tham khảo và các nguồn lực được chia sẻ
5.2.3 Thiết lập các yêu cầu phản hồi đấu thầu và tiêu chí đánh giá
5.2.4 Biên soạn thông tin mời thầu
5.2.5 Các hoạt động mời thầu

Thực hành:
Dựng mô hình Kết cấu

Buổi 5:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 3:
5.3 Quy trình quản lý thông tin — Phản hồi đấu thầu
5.3.1 Đề cử các cá nhân đảm nhiệm chức năng quản lý thông tin
5.3.2 Thiết lập kế hoạch thực hiện BIM (trước khi bổ nhiệm) của nhóm triển khai
5.3.3 Đánh giá năng lực và khả năng của nhóm nhiệm vụ
5.3.4 Thiết lập năng lực và khả năng của nhóm triển khai
5.3.5 Thiết lập kế hoạch huy động của nhóm triển khai
5.3.6 Thiết lập sổ đăng ký rủi ro của nhóm triển khai
5.3.7 Biên soạn phản hồi đấu thầu của nhóm giao hàng
5.3.8 Các hoạt động cho phản hồi đấu thầu

Thực hành:
Layout

Buổi 6:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 4:

Qui ước đạt tên:





Buổi 7:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 5:
12 Giải pháp và quy trình làm việc của môi trường dữ liệu chung (CDE)
12.1 Nguyên tắc
12.2 Trạng thái công việc đang tiến hành
12.3 Chuyển đổi kiểm tra/xem xét/phê duyệt
12.4 Trạng thái chia sẻ
12.5 Chuyển đổi xem xét/ủy quyền
12.6 Trạng thái đã xuất bản
12.7 Trạng thái lưu trữ
Thực hành: Ghi chú, xuất PDF


Mô hình dữ liệu CDE

Mô hình phân quyền dữ liệu CDE



Thực hành:
Chỉnh mô hình, đường nét

Buổi 8:
Hướng dẫn qui trình quản lý và áp dụng BIM của CĐT phần 6:
5.8 Quy trình quản lý thông tin — Kết thúc dự án
5.8.1 Lưu trữ mô hình thông tin dự án
5.8.2 Ghi lại các bài học kinh nghiệm cho các dự án trong tương lai
5.8.3 Các hoạt động để kết thúc dự án

Thực hành:
Thống kê, hoàn thiện

Buổi 9:
Giới thiệu phương pháp xuất khối lượng dự toán từ mô hình Revit:
- Tìm hiểu về cách ứng dụng BIM 5D



Thực hành:
Xuất khối lượng dự toán bằng Addin :

Buổi 10:
Hướng dẫn quản lý KPI bằng BMO :
- Làm quen cách quản lý công việc hiệu quả trong VP.
-Tạo lập kế hoạch và chuẩn bị thông tin  giúp lãnh đạo ra quyết định.

Thực hành:
Hoàn thiện bản vẽ Revit theo mẫu.
Buổi 11:
Giới thiệu vè NavisWork

Thực hành:
kiểm soát va chạm bằng NavisWork với dự án lớn – Thầy cung cấp làm bài tập.

Buổi 12:
Giải đáp thắc mắc và kết thúc khoá học.
