3.1- Boundary Callout

Boundary Callout

Lệnh tạo ghi chú, khích thước, ...Tự động cho các view kiến trúc.
Để sử dụng lệnh, trước tiên cần phải giới hạn view, tức là Crop View được chọn:

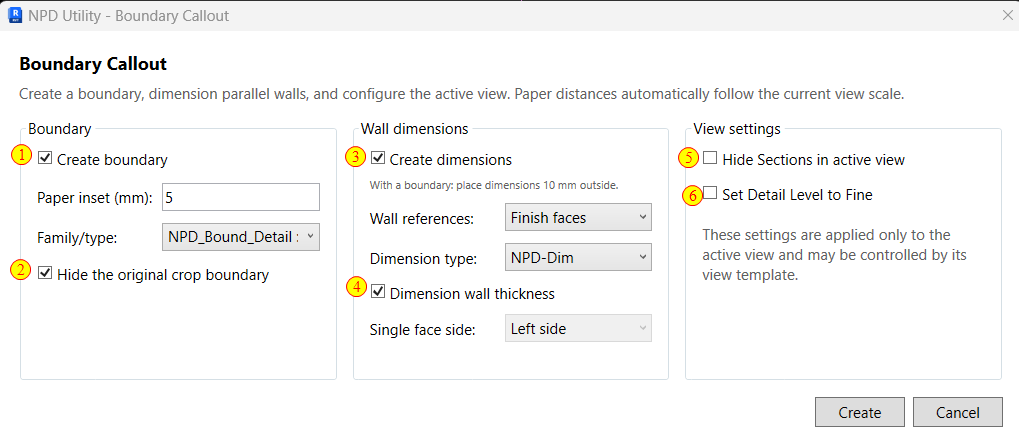

Chạy lệnh Boundary Callout trong Menu, hiển thị hộp thoại:

①-Boundary View: Vẽ đường  bao các Vew chi tiết theo cách thể hiện của bộ môn kiến trúc.
②-Hide đường Crop View
③-Ghi kích thước trong vùng giới hạn của View.
④-Ghi kích thước độ dày tường.
⑤-Hide dấu cắt trong View
⑥-Set tự động detail level= Fine.
