3.6- Edit Plater Framing Face

3.7 – Edit Plaster Framing Faces

Edit Plaster Framing Faces dùng để thêm hoặc bớt lớp vữa tô trên các mặt dầm, sàn bê tông sau khi đã tạo bằng lệnh Plaster From Framing Faces. Lệnh hữu ích khi cần điều chỉnh phạm vi tô vữa tại mép sàn, cạnh dầm hoặc vị trí tiếp giáp giữa các cấu kiện.

Cách thực hiện

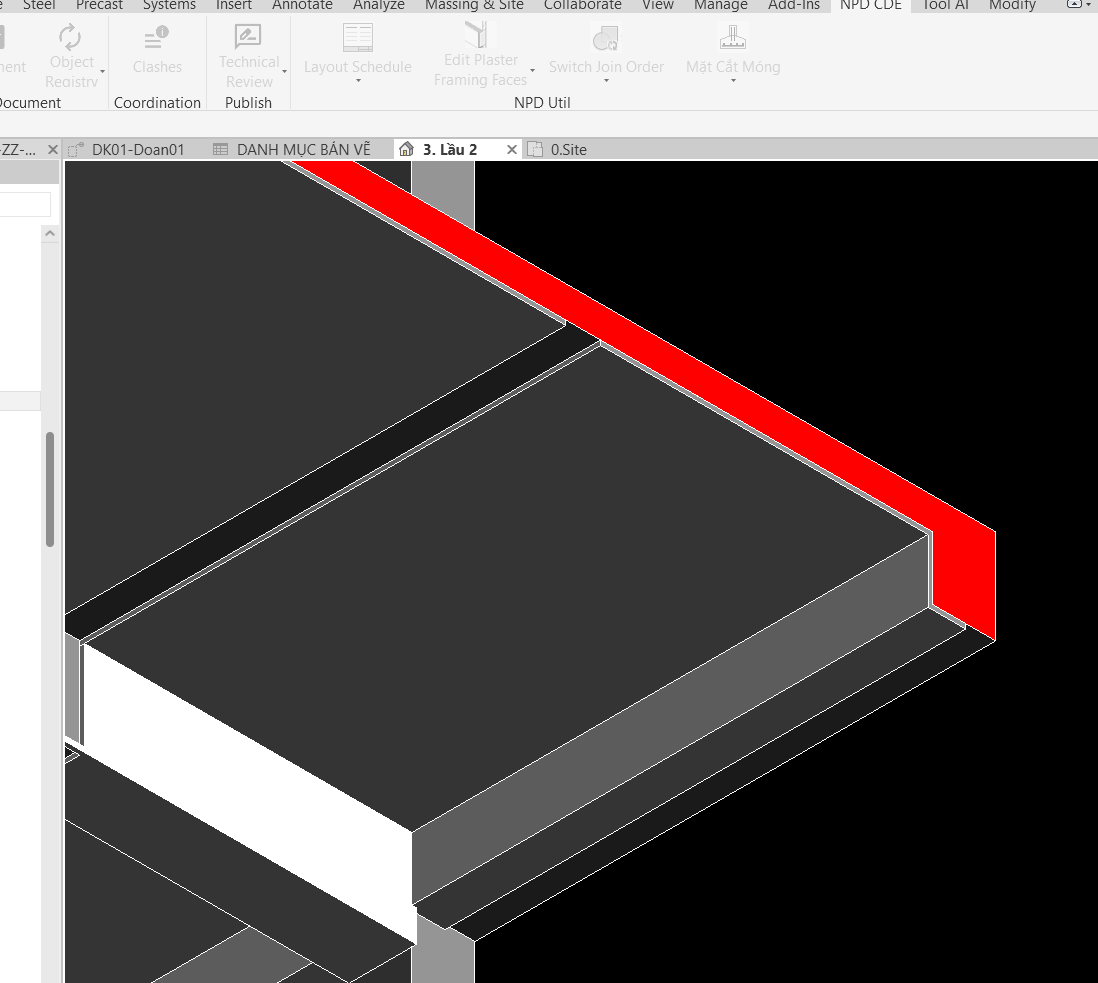

1. Mở View có thể quan sát rõ lớp vữa cần chỉnh sửa.
2. Chọn NPD CDE → Plaster From Framing Faces → Edit Plaster Framing Faces.

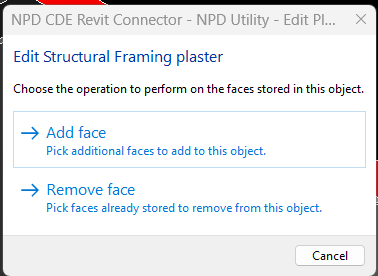

3. Hộp thoại Edit Structural Framing plaster xuất hiện. Chọn một trong hai thao tác:
   • Add face: chọn thêm các mặt dầm, sàn cần đưa vào lớp vữa này.
   • Remove face: chọn các mặt đã lưu trong lớp vữa để loại khỏi lớp vữa này.
4. Chọn lớp vữa cần sửa, sau đó chọn các mặt dầm, sàn cần thêm hoặc bớt khỏi phạm vi tô vữa theo các lựa chọn mà lệnh hiển thị.
5. Hoàn tất thao tác và kiểm tra lại hình học lớp vữa ở các mép, góc giao nhau.

Điều chỉnh độ dày và vật liệu lớp vữa

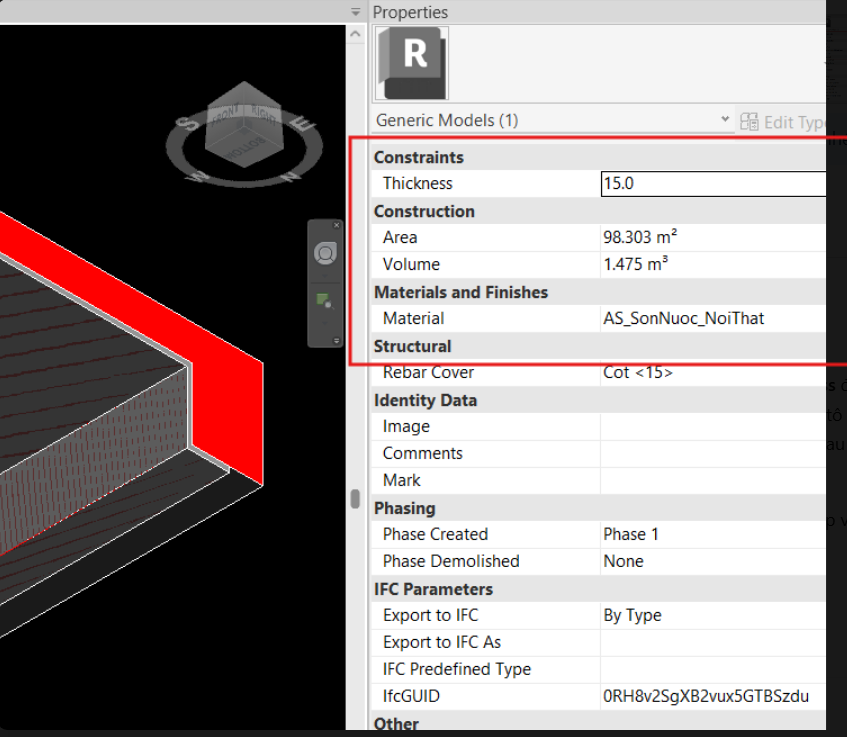

Sau khi thêm hoặc bớt các mặt, chọn lớp vữa trên mô hình. Trong bảng Properties, sửa giá trị Thickness để điều chỉnh độ dày; ví dụ trong ảnh là 15.0 mm. Có thể chọn Material tại cùng bảng để gán vật liệu vữa tô phù hợp. Revit hiển thị Area và Volume của lớp vữa trong nhóm Construction để người dùng kiểm tra sau khi chỉnh sửa.

Add face/Remove face thay đổi những mặt được tô; Thickness trong Properties thay đổi độ dày của lớp vữa đang chọn.
