3.6 – Plaster From Framing Faces

Plaster From Framing Faces tạo lớp vữa tô trên các mặt của dầm và sàn bê tông. Lệnh giúp thể hiện riêng lớp hoàn thiện theo hình học của cấu kiện, phục vụ triển khai mô hình và hồ sơ kiến trúc.

Cách thực hiện

1. Mở View phù hợp để quan sát các mặt dầm, sàn cần tô vữa.
2. Chọn NPD CDE → Plaster From Framing Faces.

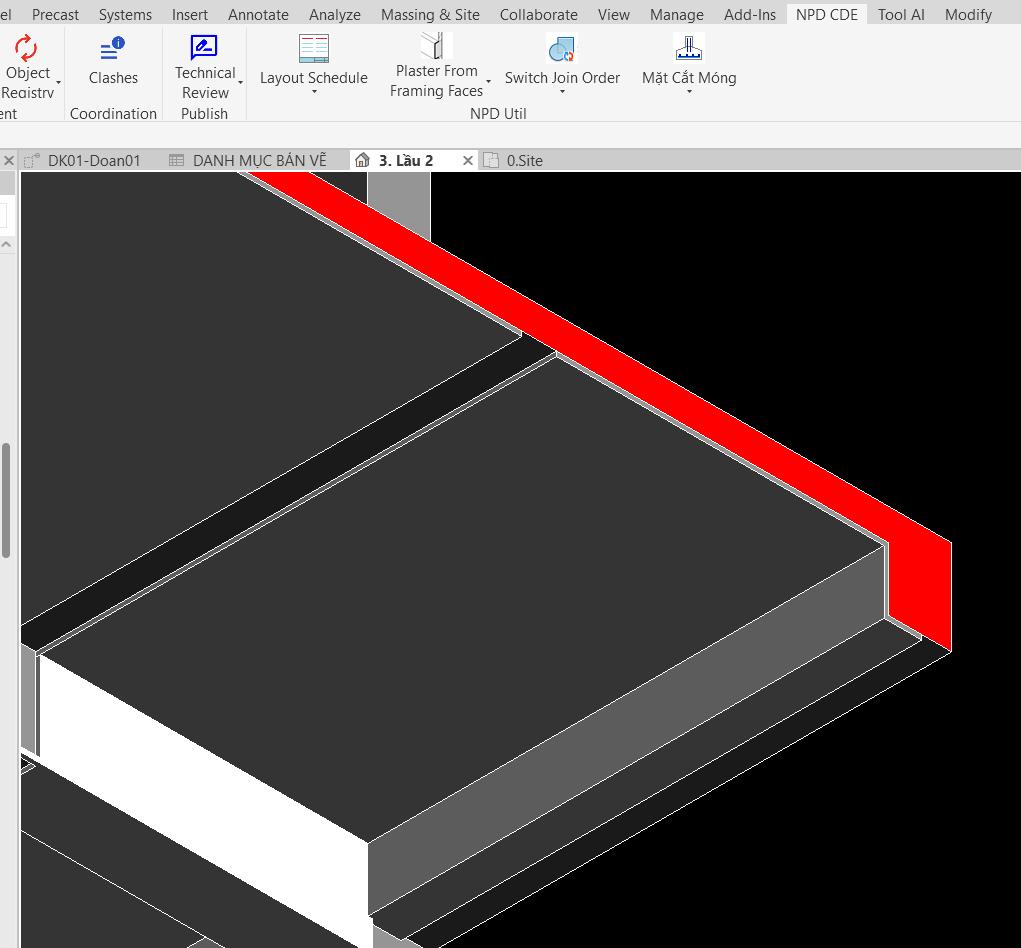

3. Chọn các mặt bê tông cần tạo lớp vữa tô. Ảnh minh họa cho thấy các mặt đang chọn được tô màu đỏ.
4. Tiếp tục chọn các mặt khác nếu cần, rồi nhấn Finish để hoàn tất; nhấn Cancel để hủy thao tác.
5. Kiểm tra lớp vữa vừa tạo tại các mép và vị trí giao nhau giữa dầm, sàn.

Lưu ý: Lệnh tạo lớp vữa theo mặt cấu kiện được chọn, nên cần kiểm tra kỹ các mặt khuất và các vị trí tiếp giáp. Mục 3.7 – Edit Plaster Framing Faces dùng để chỉnh sửa lớp vữa sau khi tạo.
