5.5- Mặt Cắt Cột

Lệnh Mặt Cắt Cột tạo mặt cắt dọc và ngang từ cột đã chọn, đọc cốt thép thực tế để ghi kích thước và Tag thép. Người dùng chọn View Template, kiểu chú thích và hướng nhìn, đồng thời có thể tự động xếp bản vẽ lên Sheet. Nếu thiếu mẫu, dùng NPD Template để import trước khi thực hiện.

4.14 – Mặt Cắt Cột

Mặt Cắt Cột tạo mặt cắt dọc và các mặt cắt ngang theo cột đã chọn, đọc cốt thép thực tế đã đặt trong mô hình để ghi kích thước và Tag thép. Lệnh còn hỗ trợ tự động bố trí các View lên Sheet.

Chuẩn bị Template

Nếu các danh sách tùy chọn chưa có mẫu cần dùng, chạy NPD Template trước:

Chọn nhóm View Templates.
Đánh dấu NPD_TietDienCot và NPD_TietDienCot_MCN, rồi nhấn Import.
Import thêm các loại Tag, Dim, khung tên hoặc Viewport cần thiết nếu dự án còn thiếu.
Mở lại lệnh Mặt Cắt Cột để chọn các mẫu vừa nhập.

Cách thực hiện

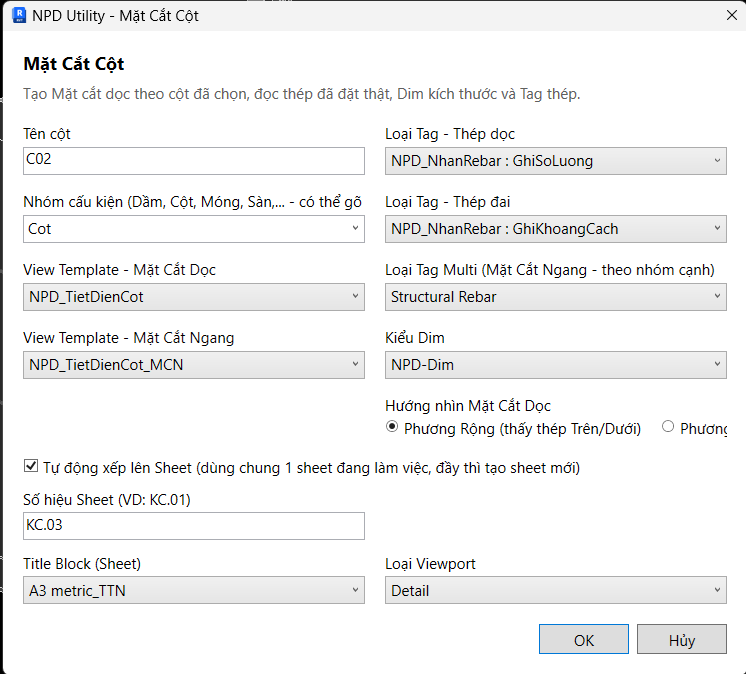

Chạy NPD CDE → Mặt Cắt Cột trong nhóm lệnh kết cấu. Chọn cột đã bố trí cốt thép.
Nhập Tên cột, ví dụ C02, và chọn hoặc gõ Nhóm cấu kiện, ví dụ Cot.
Chọn mẫu thể hiện:
- View Template – Mặt Cắt Dọc: NPD_TietDienCot.
- View Template – Mặt Cắt Ngang: NPD_TietDienCot_MCN.
Chọn các loại chú thích theo bảng dưới đây.

Tùy chọn	Công dụng / mẫu trong ảnh
Loại Tag – Thép dọc	Ghi nhãn thép dọc; mẫu `NPD_NhanRebar : GhiSoLuong`.
Loại Tag – Thép đai	Ghi nhãn thép đai; mẫu `NPD_NhanRebar : GhiKhoangCach`.
Loại Tag Multi	Ghi nhãn thép trên mặt cắt ngang theo nhóm cạnh; mẫu `Structural Rebar`.
Kiểu Dim	Kiểu ghi kích thước; mẫu `NPD-Dim`.

Chọn Hướng nhìn Mặt Cắt Dọc phù hợp. Trong ảnh đang chọn Phương Rộng (thấy thép Trên/Dưới).
Nếu muốn dàn trang ngay, bật Tự động xếp lên Sheet, rồi nhập Số hiệu Sheet, chọn Title Block và Loại Viewport. Ví dụ trong ảnh: KC.03, A3 metric_TTN, Detail.
Nhấn OK để tạo bản vẽ. Kiểm tra mặt cắt, kích thước, Tag thép và bố cục Sheet.

Lưu ý: Khi bật tự động xếp trang, lệnh dùng chung một Sheet đang làm việc; khi Sheet đầy, lệnh tạo Sheet mới. Cần đặt thép trong mô hình trước để mặt cắt có dữ liệu thép thực tế phục vụ ghi chú.
