5.5- Vẽ thép tường
Tạo thép đứng chữ L và thép ngang cho hai mặt tường. Hướng dẫn chọn lớp bảo vệ, nhập đường kính, khoảng cách và chiều dài neo chân vào sàn đỡ.
Lệnh Vẽ Thép Tường tạo cốt thép cho hai mặt trong và ngoài của tường. Mỗi mặt gồm thép đứng chữ L neo xuống sàn và thép ngang rải theo chiều cao tường.
Chuẩn bị
- Tường phải là tường thẳng, không nghiêng và có khả năng làm Rebar Host.
- Gán Mark cho tường.
- Có sàn Structural tại chân tường để bố trí phần neo thép đứng.
- Project phải có Rebar Cover Type để chọn lớp bê tông bảo vệ.
Các bước thực hiện
- Trên thanh công cụ Addin NPD, vào NPD Util → Thép bê tông → Vẽ Thép Tường.
- Chọn một tường cần bố trí thép.
- Addin tự tìm sàn Structural tại chân tường.

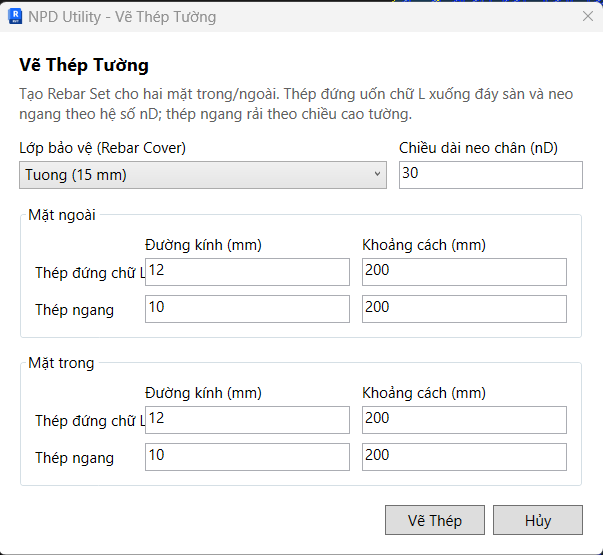

- Trong hộp thoại, chọn Lớp bảo vệ (Rebar Cover).
- Nhập Chiều dài neo chân (nD), trong đó D là đường kính thép đứng.
- Nhập đường kính và khoảng cách cho các nhóm thép:
| Mặt tường | Nhóm thép | Thông số |
|---|---|---|
| Mặt ngoài | Thép đứng chữ L | Đường kính và khoảng cách, đơn vị mm. |
| Mặt ngoài | Thép ngang | Đường kính và khoảng cách, đơn vị mm. |
| Mặt trong | Thép đứng chữ L | Đường kính và khoảng cách, đơn vị mm. |
| Mặt trong | Thép ngang | Đường kính và khoảng cách, đơn vị mm. |
- Nhấn Vẽ Thép.

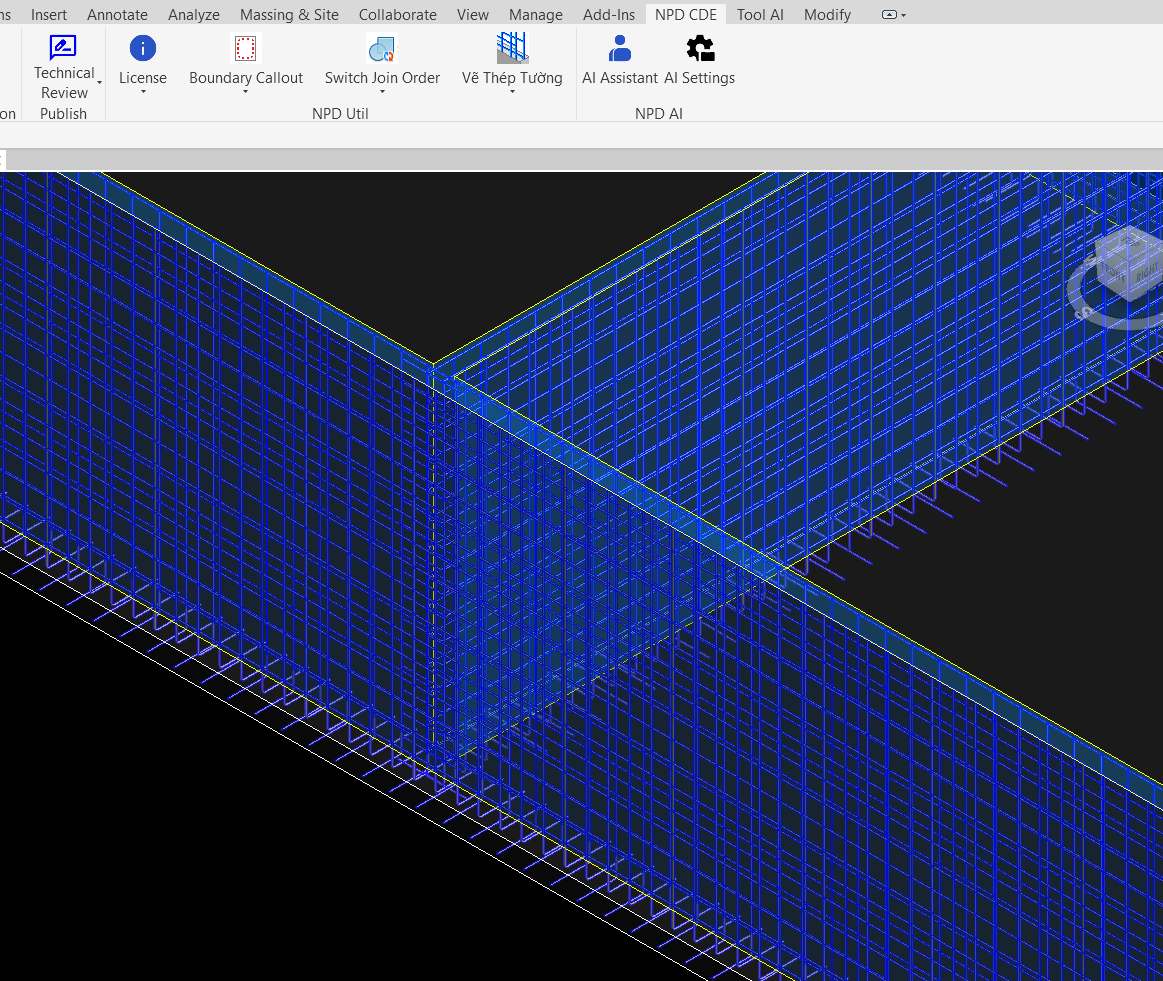

- Đọc thông báo kết quả và kiểm tra cốt thép trong view 3D hoặc mặt cắt.
Hộp thoại ghi nhớ thông số của lần sử dụng trước.
Cách bố trí thép
- Thép đứng: tạo hai Rebar Set ở hai mặt tường, rải theo chiều dài tường. Chân thanh kéo xuống gần đáy sàn, có xét lớp bảo vệ, rồi uốn chữ L với đoạn neo ngang dài n × D.
- Thép ngang: tạo hai Rebar Set ở hai mặt tường, rải theo chiều cao.
- Với tường gần mép sàn, Addin xét hướng uốn chân thép về phía trong sàn.
Ví dụ
Để nhập thông số cho cả hai mặt tường:
- Thép đứng: Ø12a200.
- Thép ngang: Ø10a200.
- Neo chân: 30D.
Với thép đứng Ø12, đoạn neo ngang tương ứng là 30 × 12 = 360 mm. Chọn lớp bảo vệ theo thiết kế rồi nhấn Vẽ Thép.
Lưu ý
- Mỗi lần chạy xử lý một tường, tạo bốn nhóm Rebar Set: hai nhóm đứng và hai nhóm ngang.
- Lệnh hiện chưa hỗ trợ tường cong hoặc tường nghiêng.
- Nếu không tìm thấy sàn đỡ, kiểm tra thuộc tính Structural, cao độ và vị trí sàn so với chân tường.
- Kiểm tra lớp bảo vệ, hướng neo, chiều dài neo và phạm vi thanh sau khi tạo.
- Với tường có lỗ mở hoặc hình học phức tạp, kiểm tra và chỉnh sửa thép tại các vị trí này.
- Kiểm tra thép hiện có trước khi chạy lại để tránh tạo trùng.
- Sau khi hoàn tất, có thể chạy Update Rebar để cập nhật thông tin phục vụ thống kê.
- Nhấn Esc khi chọn tường hoặc Hủy trong hộp thoại để hủy thao tác.
