4.5- Update Beam Section Tags

Lệnh Update Beam Section Tags tính lại và cập nhật nhãn tiết diện dầm đã tạo bằng Tag Beam Section trong view hiện tại. Sử dụng sau khi thay đổi kích thước, mã dầm hoặc vị trí dầm.

Các bước thực hiện

1. Mở view chứa các nhãn tiết diện dầm cần cập nhật.
2. Trên thanh công cụ Addin NPD, vào Utility → STR → Update Beam Section Tags.
3. Lệnh tự động quét các nhãn trong view hiện tại. Không cần chọn nhãn trước khi chạy.
4. Với mỗi nhãn có dữ liệu liên kết, Addin tìm dầm gần vị trí nhãn nhất và đọc lại tiết diện thực tế.

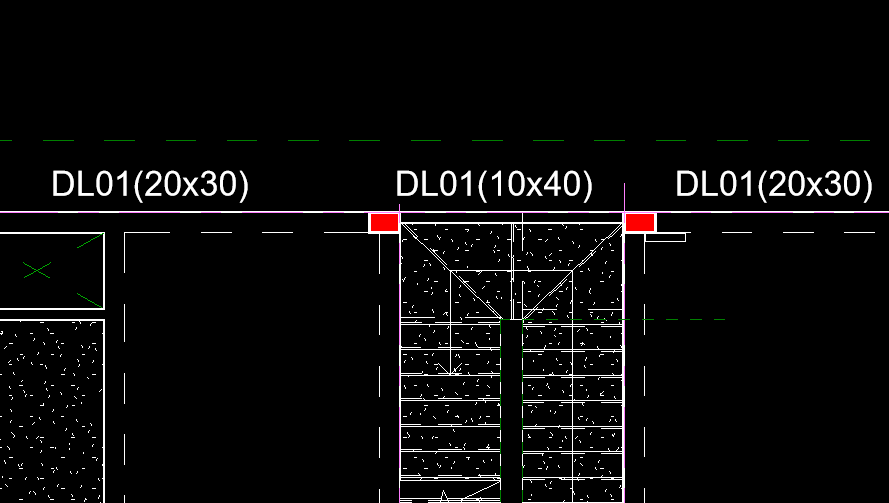

5. Nội dung nhãn được cập nhật theo dạng Mark(BxH).
6. Đọc thông báo kết quả và kiểm tra lại nhãn trên bản vẽ.

Ví dụ

Nhãn ban đầu là D1(20x40). Sau khi đổi tiết diện dầm từ 200 × 400 mm thành 200 × 500 mm, chạy lệnh Update để cập nhật thành D1(20x50).

Kích thước trên nhãn được thể hiện bằng cm, làm tròn đến số nguyên.

Đọc thông báo kết quả

Thông báo cho biết:

• Tổng số nhãn tìm thấy trong view.
• Số nhãn đã tính lại thành công.
• Số nhãn đổi liên kết sang dầm gần nhất.
• Số nhãn có nội dung thay đổi hoặc giữ nguyên.
• Số nhãn thiếu dữ liệu liên kết, không tìm thấy dầm hoặc không tính được tiết diện.

Lưu ý

• Lệnh chỉ cập nhật các nhãn trong view hiện tại.
• Tên Family phải có tiếp đầu ngữ: NPD_TagTietDienDam
• Nhãn đặt thủ công không có dữ liệu liên kết sẽ được bỏ qua.
• Nhãn cũ dùng family có hậu tố vẫn được nhận diện.
• Lệnh tìm dầm gần vị trí nhãn nhất. Nếu kéo nhãn sang gần dầm khác, nhãn có thể được liên kết lại với dầm đó.
• Sau khi cập nhật, kiểm tra kỹ các khu vực có nhiều dầm gần nhau.
• Nhấn Ctrl + Z một lần để hoàn tác lần cập nhật.
