3.11-Sắp xếp tag chồng
Tự động sắp xếp tag và ghi chú bị chồng lấn trong view 2D của Revit. Hướng dẫn thao tác, đọc kết quả và kiểm tra bản vẽ sau khi chạy lệnh.

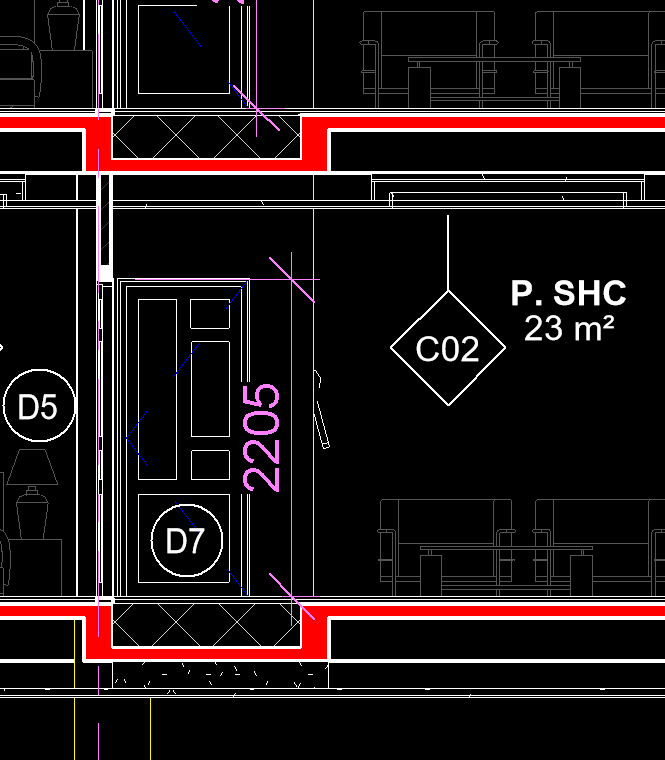

Lệnh Sắp Xếp Tag Chồng tự động bố trí lại các tag và ghi chú bị chồng lấn trong view hiện tại, giúp bản vẽ rõ ràng và dễ đọc hơn.
Phạm vi sử dụng
Áp dụng cho view mặt bằng, mặt đứng, mặt cắt và chi tiết. Không sử dụng trên view 3D, Sheet, Schedule hoặc View Template.
Các bước thực hiện
- Mở view cần sắp xếp tag.
- Trên thanh công cụ Addin NPD, vào Utility → ARC → Sắp Xếp Tag Chồng.
- Lệnh tự động quét các đối tượng trong view hiện tại. Không cần chọn tag trước khi chạy.
- Đọc thông báo kết quả, sau đó kiểm tra lại vị trí tag và đường dẫn trên bản vẽ.
Cách lệnh xử lý
- Tự động di chuyển các tag thông thường và Text Note bị chồng lấn đến vị trí phù hợp.
- Kiểm tra va chạm giữa tag, ghi chú, đường dẫn và kích thước.
- Giữ nguyên vị trí Dimension và tag Room/Area/Space; bố trí các tag, ghi chú khác tránh những đối tượng này.
- Điều chỉnh đường dẫn của tag khi cần, giữ liên hệ với đối tượng được gắn tag.
- Bỏ qua đối tượng đang Pin, không thể chỉnh sửa hoặc không tìm được vị trí hợp lệ.
Đọc thông báo kết quả
Thông báo cho biết số đối tượng đã quét, số tag và ghi chú đã di chuyển, các đối tượng bị bỏ qua hoặc gặp lỗi, cùng số cặp còn chồng lấn. Nếu vẫn còn chồng, kiểm tra các đối tượng được liệt kê và chỉnh tay khi cần.
Lưu ý
Lệnh xử lý toàn bộ view hiện tại và có thể chưa giải quyết hết các vị trí quá chật. Nếu tag cần di chuyển đang bị Pin, hãy bỏ Pin rồi chạy lại lệnh.
Nhấn Ctrl + Z một lần để hoàn tác toàn bộ thay đổi của lần chạy.
