4.3- Nhấn Sàn KC

Lệnh Nhấn Sàn KC tạo vùng lõm cục bộ trên mặt trên của sàn theo đường bao và độ sâu chỉ định. Có thể sử dụng để thể hiện các khu vực sàn cần hạ cốt như khu vệ sinh, ban công hoặc vùng kỹ thuật.

Chuẩn bị

• Mở mô hình Revit Project có sàn cần nhấn.
• Vẽ trước đường bao vùng nhấn bằng Line/Arc, chẳng hạn Detail Line hoặc Model Line.
• Đường bao phải kín, không tự giao nhau. Hỗ trợ hình chữ nhật, hình tròn hoặc đường bao kín gồm các đoạn thẳng và cung tròn.

Các bước thực hiện

1. Trên thanh công cụ Addin NPD, vào Utility → STR → Nhấn Sàn KC.
2. Chọn mặt trên của sàn cần tạo vùng nhấn.
3. Chọn các đường tạo thành một đường bao kín. Với vùng nhấn hình tròn, chọn đường tròn đã vẽ.
4. Nhấn Finish để kết thúc chọn đường bao.
5. Trong hộp thoại Nhấn sàn kết cấu, nhập Độ sâu âm sàn (mm). Giá trị mặc định là 20 mm.
6. Nhấn OK. Addin tạo vùng cắt trên sàn và thông báo khi hoàn tất.
7. Kiểm tra kết quả trong view 3D hoặc mặt cắt đi qua vùng nhấn.

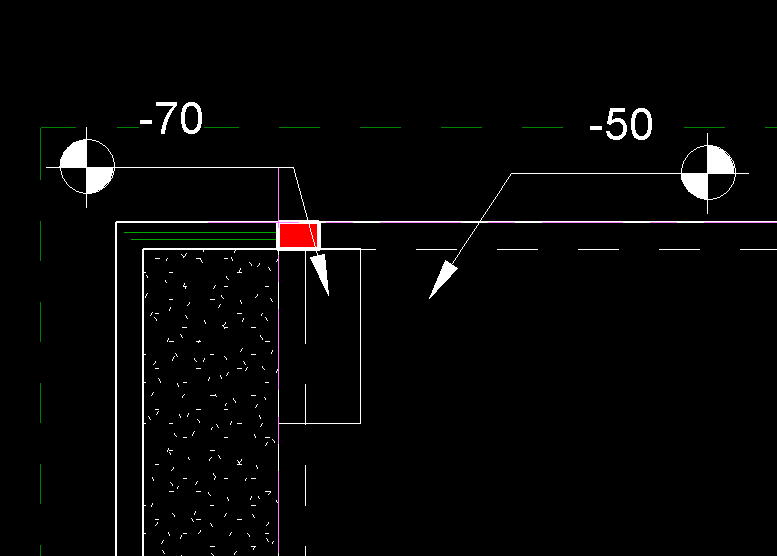

Ví dụ

Với sàn dày 150 mm, muốn tạo vùng nhấn sâu 30 mm: vẽ đường bao khu vực cần nhấn, chạy lệnh và nhập 30 tại ô độ sâu. Với sàn có chiều dày đều, phần sàn còn lại tại vùng nhấn dày 120 mm.

Lưu ý

• Độ sâu phải lớn hơn 0 và nhỏ hơn chiều dày sàn.
• Mỗi lần chạy chỉ chọn một đường bao kín.
• Mặt sàn được chọn phải là mặt phẳng phía trên.
• Nếu xuất hiện thông báo đường bao chưa kín hoặc có các đoạn giao nhau, sửa lại đường bao rồi chạy lệnh.
• Nhấn Esc khi đang chọn hoặc Hủy trong hộp thoại để hủy thao tác.
