5.7- Vẽ Thép Bụng Sàn

Tạo thép lớp dưới sàn kết cấu theo hai phương Major và Minor. Hỗ trợ tách thành Rebar rời, chỉnh thép vào dầm biên và tạo chi tiết hình dạng thép.

Lệnh Vẽ Thép Bụng Sàn tạo cốt thép lớp dưới cho sàn kết cấu theo hai phương Major và Minor. Addin đọc đường bao mặt dưới của sàn để tạo Structural Area Reinforcement, với hai lớp Bottom được bật và hai lớp Top tắt.

Chuẩn bị

  • Sàn phải bật thuộc tính Structural trong Properties.
  • Gán Mark cho sàn trước khi chạy lệnh.
  • Kiểm tra hình học sàn, lớp bê tông bảo vệ và các loại móc thép trong project.
  • Nếu cần tạo Rebar Bending Detail, mở view phù hợp để thể hiện chi tiết thép.

Các bước thực hiện

  1. Trên thanh công cụ Addin NPD, vào NPD Util → Thép bê tông → Vẽ Thép Bụng Sàn.
  2. Chọn một sàn kết cấu cần bố trí thép.

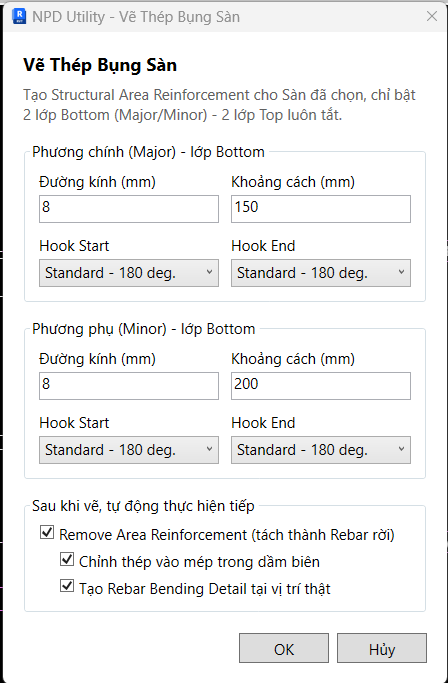

  3. Trong hộp thoại, nhập thông số cho Phương chính (Major) – lớp Bottom:
    • Đường kính (mm): đường kính thanh thép.
    • Khoảng cách (mm): khoảng cách bố trí thép.
    • Hook Start / Hook End: móc tại đầu và cuối thanh; chọn None nếu không dùng móc.
  4. Nhập các thông số tương tự cho Phương phụ (Minor) – lớp Bottom.
  5. Chọn các bước tự động thực hiện tiếp nếu cần.
  6. Nhấn OK để tạo thép.

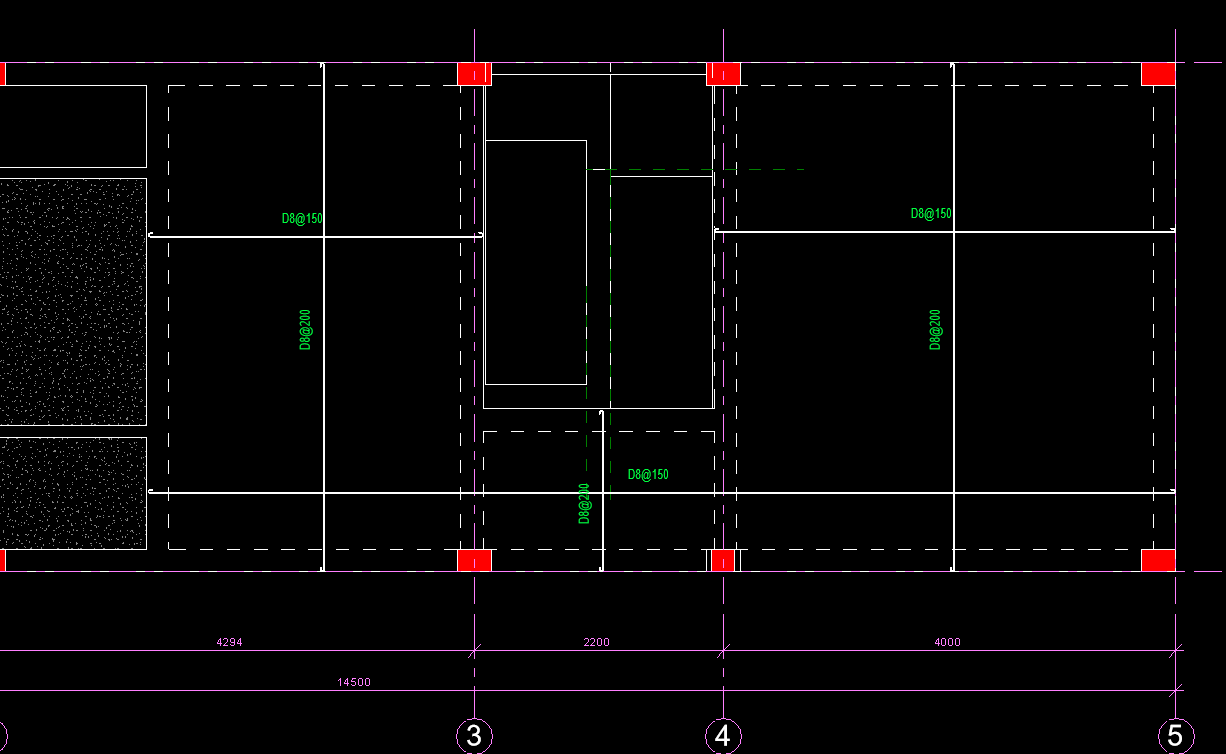

  7. Đọc thông báo kết quả và kiểm tra thép trong mặt bằng, mặt cắt hoặc view 3D.

Hộp thoại ghi nhớ thông số của lần sử dụng trước.

Các tùy chọn tự động

Tùy chọn Chức năng
Remove Area Reinforcement Tách hệ Area Reinforcement thành các đối tượng Rebar rời.
Chỉnh thép vào mép trong dầm biên Điều chỉnh phạm vi thép theo dầm biên được xác định.
Tạo Rebar Bending Detail tại vị trí thật Tạo chi tiết hình dạng thép trong view hiện tại.

Để sử dụng hai tùy chọn chỉnh thép và tạo Bending Detail, cần bật Remove Area Reinforcement trước. Nếu không bật tùy chọn này, kết quả được giữ dưới dạng hệ Area Reinforcement.

Ví dụ

Muốn bố trí thép lớp dưới Ø10a150 theo cả hai phương:

  • Major: đường kính 10, khoảng cách 150.
  • Minor: đường kính 10, khoảng cách 150.
  • Chọn móc đầu/cuối theo yêu cầu bản vẽ.
  • Nhấn OK và kiểm tra kết quả.

Lưu ý

  • Mỗi lần chạy xử lý một sàn.
  • Lệnh tạo thép lớp dưới; dùng lệnh Vẽ Thép Mũ Sàn cho thép lớp trên.
  • Các thông số đường kính và khoảng cách cần nhập theo thiết kế.
  • Sau khi tạo, kiểm tra phương thép, lớp bảo vệ, móc và phạm vi thép tại mép sàn, dầm biên.
  • Nếu không đọc được đường bao mặt dưới, kiểm tra lại hình học sàn.
  • Kiểm tra thép đã có trước khi chạy lại để tránh tạo trùng.
  • Nhấn Esc khi chọn sàn hoặc Hủy trong hộp thoại để hủy thao tác.
