3.10-Dim kích thước phương đứng

Hướng dẫn: DIM kích thước phương đứng

Lệnh tự ghi kích thước phương đứng trên View Section đang mở, gồm khoảng cách giữa các Level, chiều cao tường lửng và cao độ các lỗ cửa hoặc lỗ tường bị mặt phẳng cắt đi qua.

Cách thực hiện

1. Mở View Section cần ghi kích thước và chạy lệnh Dim Kích Thước Phương Đứng.
2. Nhập Tường thấp hơn chiều cao tầng ít nhất (mm). Giá trị mặc định là 500. Ví dụ tầng cao 3.400 mm, tường ban công cao 1.000 mm: tường thấp hơn tầng 2.400 mm nên được ghi DIM từ Level chân tường đến đỉnh tường. Tường đặt tại Level cao nhất cũng được xét mà không cần có Level phía trên.
3. Chọn Bao gồm Stack Wall nếu đang làm chi tiết WC, mặt đứng hoặc trường hợp cần ghi kích thước các thành phần Stack Wall. Với mặt cắt tổng thể, thường để tắt để tránh DIM trùng.
4. Chọn Kiểu Dimension và nhấn OK.

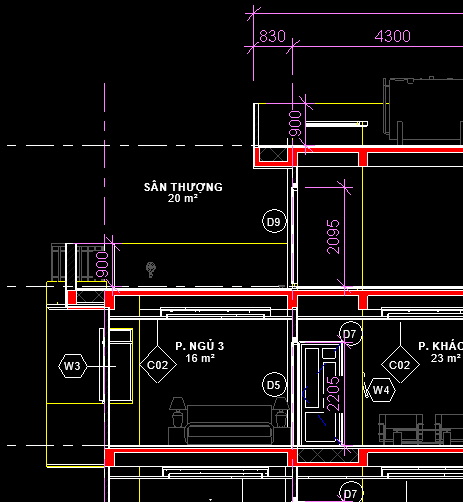

Lệnh đặt một chuỗi DIM giữa các Level về phía có nhãn Level, cách mép đối tượng 3D ngoài cùng 10 mm trên bản in. DIM lỗ mở nằm bên phải tường bị cắt, cách tường 10 mm trên bản in. Nếu hai đường DIM chồng vị trí, đường mới tự lùi thêm 7 mm trên bản in.

Với cửa hoặc lỗ tường, lệnh luôn xét mép trên so với Level gần nhất bên dưới. Khi chân lỗ mở cao hơn Level trên 500 mm, DIM có thêm mốc chân lỗ mở. Tường song song với mặt phẳng cắt hoặc không thực sự bị cắt sẽ được bỏ qua.

Kiểm tra kết quả

Thông báo cuối lệnh cho biết số DIM đã vẽ. Nếu có cấu kiện bị bỏ qua do lỗi, lệnh hiển thị và sao chép ElementId của chúng vào Clipboard để bạn kiểm tra trong Revit. Các lựa chọn trong hộp thoại được ghi nhớ cho lần chạy sau.
