Layout Schedule tự động bố trí bảng thống kê (Schedule) lên các Sheet để in. Với bảng dài, chẳng hạn thống kê thép, lệnh chia nội dung thành nhiều Sheet theo khổ giấy và khung tên đã chọn, giúp giảm thao tác tách bảng và dàn trang thủ công.

Cách thực hiện

1. Mở Schedule cần sắp trang trong Revit. Schedule đó phải là cửa sổ đang hoạt động.
2. Chọn NPD CDE → License → Layout Schedule.

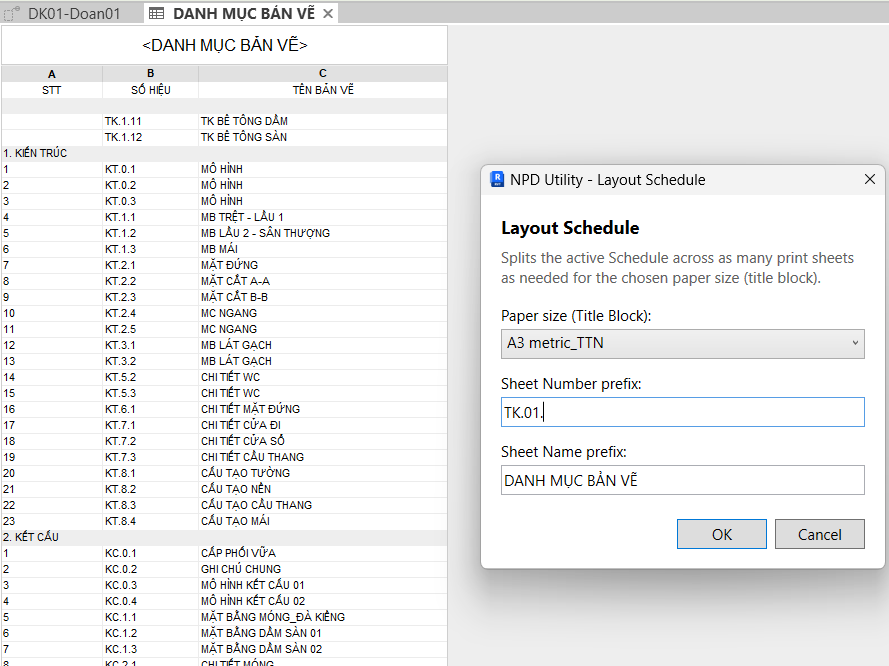

3. Trong hộp thoại, thiết lập:
   • Paper size (Title Block): chọn khổ giấy và khung tên, ví dụ A3 metric_TTN.
   • Sheet Number prefix: nhập tiền tố số hiệu Sheet, ví dụ TK.01.
   • Sheet Name prefix: nhập tiền tố tên Sheet, ví dụ DANH MỤC BẢN VẼ.
4. Nhấn OK để lệnh tạo và bố trí các Sheet. Kiểm tra lại số hiệu, tên Sheet và phần Schedule được đặt trên từng trang trước khi in.

Ví dụ: Với Schedule thống kê thép dài hơn diện tích in của một tờ A3, Layout Schedule sẽ chia bảng ra số Sheet cần thiết theo khung tên A3 đã chọn.
