3.4- Update Chi Tiết cửa
Cập nhật kích thước và thông tin cửa đi, cửa sổ trên View Legend đã tạo. Lệnh đo lại lỗ mở theo Type hoặc từng cửa, dựng lại DIM rộng/cao, đồng bộ Family Detail và cập nhật hình
Hướng dẫn: Cập nhật chi tiết cửa đi / cửa sổ
Lệnh dùng để cập nhật một View Legend chi tiết cửa đã tạo khi kích thước cửa hoặc lỗ mở trên tường thay đổi. Lệnh xử lý các cửa đi hoặc cửa sổ đang được trình bày trong Legend đó.
Cách thực hiện
- Mở View Legend cần cập nhật. Nếu đang xem Sheet, hãy mở trực tiếp View Legend từ Project Browser.
- Chạy lệnh Cập Nhật Chi Tiết Cửa.
- Chọn cách đọc kích thước lỗ mở:
- Một cửa đại diện cho mỗi Type (nhanh): đo một cửa hợp lệ và áp dụng kết quả cho các cửa cùng Type.
- Đọc riêng từng cửa: đo từng instance; dùng khi Width/Height là tham số Instance hoặc các cửa cùng Type có lỗ mở khác nhau.
- Nhấn OK và xem bảng kết quả sau khi lệnh hoàn tất.
Lệnh sẽ cập nhật CDE_NPD_Width, CDE_NPD_Height, CDE_NPD_Area; dựng lại DIM rộng và cao; đồng bộ Family Detail với cửa; và cập nhật Host Length của hình Plan. Tùy chọn cách đọc kích thước được ghi nhớ cho lần chạy sau.
Kiểm tra kết quả

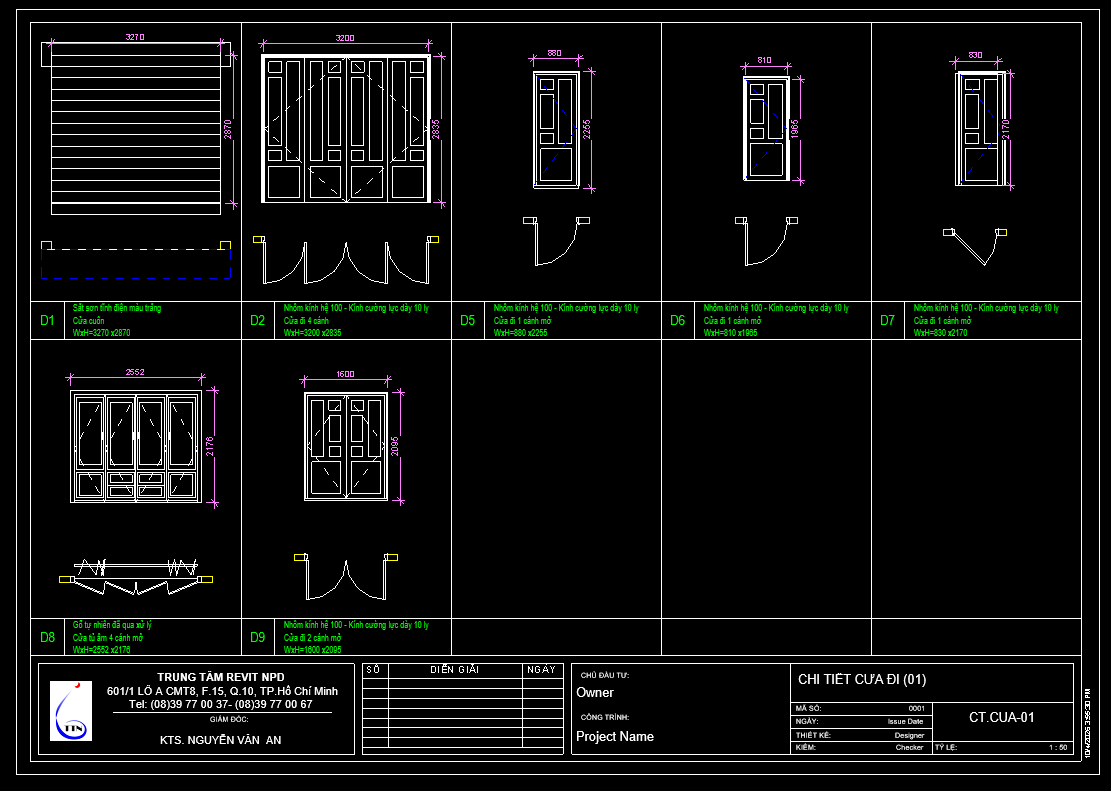

Bảng thông báo cho biết số bộ chi tiết tìm thấy, số bộ cập nhật thành công, số DIM được dựng lại và các bộ bị bỏ qua kèm lý do. Hãy kiểm tra lại kích thước và hình Plan trên Legend, sau đó xem Sheet chứa Legend đó.
Lệnh chỉ cập nhật View Legend đang mở. Nếu chi tiết cửa trải trên nhiều Legend 01, 02, 03…, hãy mở và chạy lệnh cho từng View.
