4.7- Update Floor Thickness Tags

Lệnh Update Floor Thickness Tags tính lại chiều dày sàn và cập nhật các nhãn NPD_TagThickFloor trong view hiện tại. Sử dụng sau khi thay đổi chiều dày sàn, chỉnh sửa vùng nhấn sàn hoặc di chuyển nhãn đến vị trí khác.

Các bước thực hiện

1. Mở view chứa các nhãn chiều dày sàn cần cập nhật.
2. Trên thanh công cụ Addin NPD, vào Utility → STR → Update Floor Thickness Tags.
3. Lệnh tự động quét các nhãn NPD_TagThickFloor trong view. Không cần chọn nhãn trước khi chạy.
4. Addin đọc lại chiều dày thực tế theo phương thẳng đứng tại vị trí hiện tại của từng nhãn.
5. Kết quả được ghi vào tham số Thick.
6. Đọc thông báo kết quả và kiểm tra lại các nhãn trên bản vẽ.

Cách xác định sàn

Addin ưu tiên đọc lại sàn đã liên kết với nhãn. Nếu sàn đó bị xóa hoặc không còn nằm tại vị trí nhãn, lệnh tìm sàn phù hợp trong view hiện tại và cập nhật lại liên kết.

Ví dụ

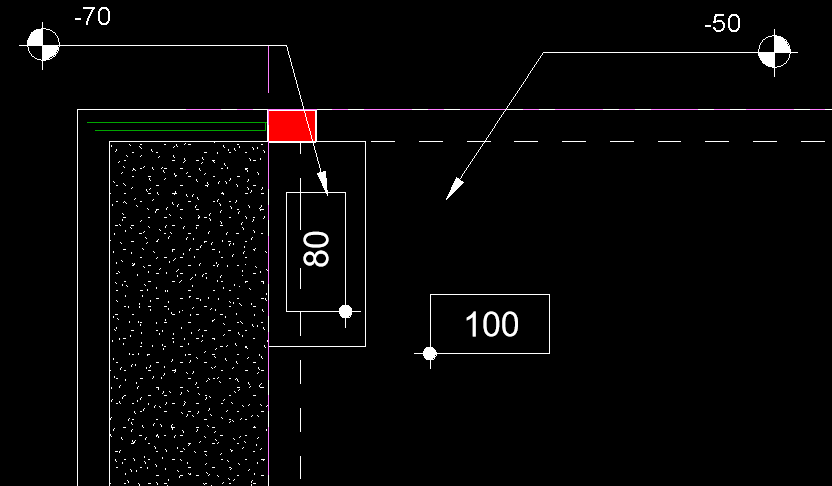

Sàn ban đầu dày 150 mm. Sau khi tạo vùng nhấn sâu 30 mm, chạy lệnh Update:

• Nhãn nằm trong vùng nhấn được cập nhật chiều dày 120 mm.
• Nhãn ngoài vùng nhấn vẫn đọc chiều dày 150 mm.

Cách hiển thị chữ và đơn vị phụ thuộc vào thiết lập family.

Đọc thông báo kết quả

Thông báo cho biết:

• Tổng số nhãn tìm thấy trong view.
• Số nhãn đã tính lại thành công.
• Số nhãn đổi liên kết sang sàn khác.
• Số nhãn có chiều dày thay đổi hoặc giữ nguyên.
• Số nhãn không tìm thấy sàn hoặc không cập nhật được tham số Thick.

Lưu ý

• Lệnh chỉ cập nhật nhãn trong view hiện tại.
• Family phải có tên NPD_TagThickFloor và tham số Thick cho phép chỉnh sửa.
• Vị trí nhãn là vị trí đo chiều dày. Khi kéo nhãn sang vùng khác, kết quả có thể thay đổi.
• Với sàn dốc, lệnh đọc chiều dày theo phương đứng.
• Nếu không tìm thấy sàn tại vị trí nhãn, giá trị cũ được giữ nguyên. Hãy kiểm tra vị trí nhãn, lỗ mở và sàn hiển thị trong view.
• Nhấn Ctrl + Z một lần để hoàn tác lần cập nhật.
