4.9- Update Rebar
Cập nhật thông tin cấu kiện, số cấu kiện, tầng và trục lên Rebar trong toàn bộ mô hình. Hỗ trợ lập bảng thống kê và lọc hiển thị cốt thép theo cấu kiện.
Lệnh Update Rebar cập nhật thông tin cấu kiện lên cốt thép để phục vụ thống kê, phân nhóm và lọc hiển thị. Lệnh quét toàn bộ mô hình, xử lý dầm, cột, sàn, móng, tường và các cấu kiện Model-In-Place có chứa Rebar.
Chuẩn bị
- Gán Mark cho các cấu kiện cần thống kê.
- Các cấu kiện dùng chung một bộ thống kê thép cần được đặt cùng Mark.
- Kiểm tra Rebar đã được gắn đúng cấu kiện chủ.
- Kiểm tra Level và hệ trục Grid để thông tin tầng, vị trí được cập nhật phù hợp.
Các bước thực hiện
- Mở mô hình Revit cần cập nhật thông tin cốt thép.
- Trên thanh công cụ Addin NPD, vào Utility → STR → Update Rebar.
- Lệnh tự động quét toàn bộ mô hình. Không cần chọn cấu kiện hoặc Rebar trước khi chạy.
- Addin nhóm cấu kiện theo Mark, xác định số cấu kiện và ghi thông tin lên Rebar.
- Đọc thông báo kết quả.
- Kiểm tra các tham số trong Properties của Rebar hoặc bảng thống kê thép.
Thông tin được cập nhật
| Tham số | Nội dung |
|---|---|
| Partition | Tên nhóm Category của cấu kiện chủ. |
| CauKien | Mark của cấu kiện chủ. |
| SoCauKien | Số cấu kiện cùng Mark, sau khi áp dụng quy tắc gộp. |
| Level | Thông tin tầng của cấu kiện chủ. |
| LocThep | Thông tin trục hoặc phương trục, phục vụ lọc hiển thị thép. |
Ví dụ

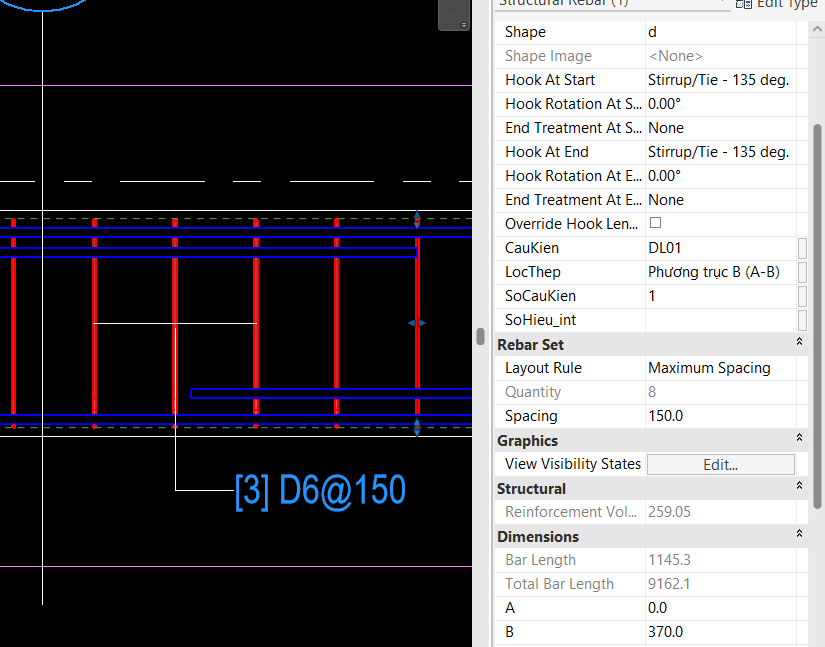

Mô hình có 5 dầm cùng Mark DL01, nhưng chỉ bố trí Rebar trên một dầm đại diện. Sau khi chạy lệnh, Rebar của dầm đại diện được cập nhật:
- CauKien:
DL01 - SoCauKien:
5 - Partition:
Structural Framing - Level: tầng của dầm chủ.
- LocThep: phương trục tương ứng, chẳng hạn
Phương trục 1 (1-6).
Có thể dùng SoCauKien trong công thức bảng thống kê để tính lượng thép cho các cấu kiện tương ứng.
Đọc thông báo kết quả
Thông báo cho biết số nhóm Mark đã xử lý, số Rebar đã cập nhật, số nhóm không tìm thấy Rebar và số cấu kiện bị bỏ qua do chưa có Mark.
Lưu ý
- Lệnh xử lý toàn bộ mô hình, không giới hạn trong view hiện tại.
- Cấu kiện không có Mark sẽ bị bỏ qua.
- Các đoạn cột cùng Mark, cùng vị trí và tiếp giáp theo chiều cao có thể được gộp thành một cấu kiện. Sàn cùng Mark được xét gộp theo quy tắc chồng lấn.
- Tường có Mark bắt đầu bằng C được xử lý theo nhóm cột.
- Lệnh cập nhật tham số thống kê; không chỉnh sửa hình dạng, đường kính hoặc khoảng cách thép.
- Nếu đã bố trí đầy đủ Rebar trên nhiều cấu kiện cùng Mark, cần kiểm tra công thức nhân SoCauKien để tránh tính trùng khối lượng.
- Nhấn Ctrl + Z một lần để hoàn tác lần cập nhật.
