5.2- Vẽ Thép Dầm

4.11 – Vẽ Thép Dầm

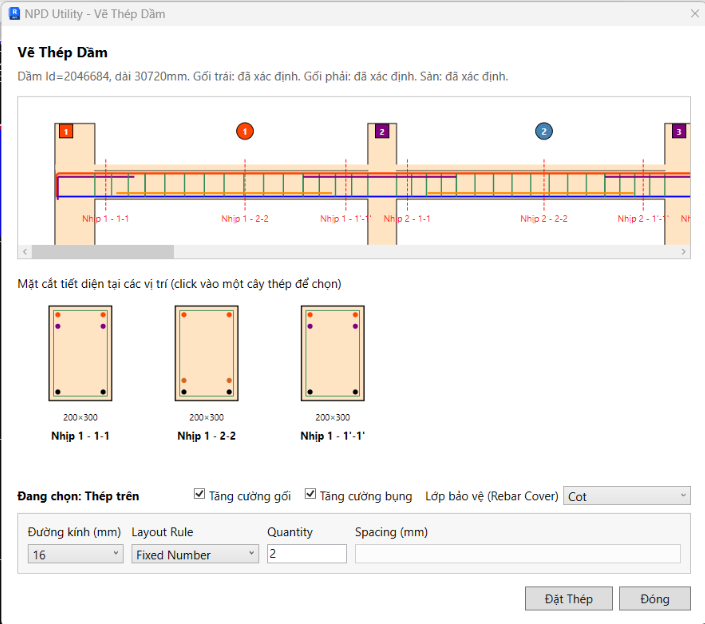

Vẽ Thép Dầm bố trí cốt thép theo từng nhịp của dầm trong Revit. Hộp thoại thể hiện sơ đồ dầm, vị trí gối, các mặt cắt và từng nhóm thanh thép để người dùng chọn, nhập thông số trước khi đặt thép.

Cách thực hiện

1. Mở NPD CDE → Vẽ Thép Dầm, Chọn dầm cần bố trí thép. Dầm phải có Mark
2. Kiểm tra dòng thông tin đầu hộp thoại: chiều dài dầm và trạng thái nhận dạng gối trái, gối phải, sàn. Ở ảnh minh họa, cả ba đã được xác định.
3. Quan sát sơ đồ phía trên; dùng thanh cuộn ngang nếu dầm có nhiều nhịp. Các hình tiết diện bên dưới cho biết vị trí mặt cắt của từng nhịp.
4. Nhấp vào một cây thép trên hình mặt cắt để chọn nhóm cần thiết lập. Hộp thoại sẽ hiển thị tên nhóm tại dòng Đang chọn, ví dụ Thép trên.
5. Thiết lập Lớp bảo vệ (Rebar Cover) và các thông số của nhóm thép đang chọn:
   • Đường kính (mm);
   • Layout Rule – quy tắc bố trí;
   • Quantity – số lượng thanh;
   • Spacing (mm) – khoảng cách, khi quy tắc bố trí sử dụng khoảng cách.
6. Sử dụng các lựa chọn Tăng cường gối và Tăng cường bụng theo cấu tạo cần triển khai. Lần lượt chọn các nhóm thép trên hình mặt cắt và kiểm tra thông số của từng nhóm.

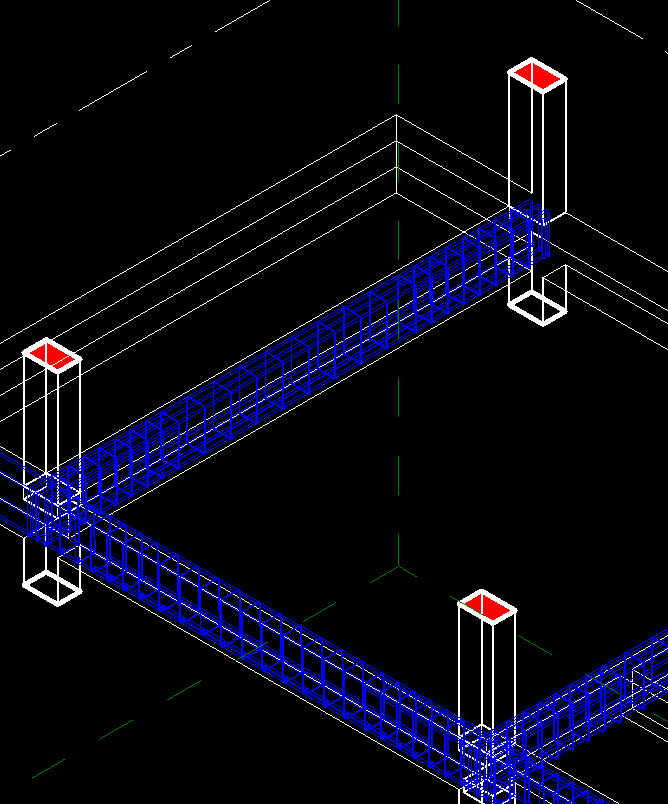

7. Nhấn Đặt Thép, sau đó kiểm tra cốt thép đã tạo trong View 3D và các mặt cắt. Nhấn Đóng để thoát hộp thoại.

Lưu ý: Trong ảnh, nhóm Thép trên đang dùng Fixed Number, đường kính 16 mm, số lượng 2 thanh; ô Spacing không có giá trị. Đây chỉ là thông số của mô hình minh họa, không phải cấu tạo mặc định cho mọi dầm.
