1- Qui trình chuyển giao thông tin trong BIM 19650 phần 2
2- Các giai đoạn chủ đầu tư tham gia
Trong giai đoạn chuyển giao của qui trình BIM có 8 giao đoạn và 3 bên cùng tham gia. Chủ đầu tư là một bên tham gia chính vào các giai đoạn 1 và 8. Các gia đoạn còn lại tham gia ít và riêng gia đoạn 6 - Tạo lập thông tin là không tham gia.
Để qui trình BIM được áp dụng khả thi và hiệu quả, chủ đầu tư phải làm tốt ở giai đoạn 1. Ở giai đoạn này, chủ đầu tư phải liệt kê ra được các yêu cầu của tài sản chuẩn bị đầu tư, từ đó nêu cụ thể trong yêu cầu thông tin dự án.
Các hoạt động:
| 1 đánh giá và nhu cầu 2 mời thầu 3 hồ sơ dự thầu 4 cuộc hẹn 5 huy động 6 hợp tác sản xuất thông tin 7 mô hình thông tin cung cấp 8 dự án đóng cửa (kết thúc giai đoạn giao hàng) |
A mô hình thông tin được tiến hành bởi các nhóm cung cấp tiếp theo cho mỗi cuộc hẹn B các hoạt động được thực hiện cho mỗi dự án C hoạt động được thực hiện mỗi cuộc hẹn D các hoạt động được thực hiện trong giai đoạn mua sắm (của mỗi cuộc hẹn) E Các hoạt động được thực hiện trong giai đoạn lập kế hoạch thông tin (của mỗi cuộc hẹn) F các hoạt động được thực hiện trong giai đoạn sản xuất thông tin (của mỗi cuộc hẹn) |
Sơ đồ các bên tham gia
Chủ đầu tư cần nghie cứu kỹ và tham gia giai đoạn đầu tiên của qui trình chuyển giao. Hiệu quả và tính khả thi của việc áp dụng BIM vào dự án phụ thuộc vào sự chú ý đầu tư của CĐT ở giai đoạn này.
Các bước CĐT cần làm: Chỉ định một người thực hiện chức năng quản lý. Nhân sự này cần được đào tạo phù hợp hoạc cần chuyên gia BIM tư vấn hỗ trợ.
Các bước trong mục 5.1 do CĐT thực hiện toàn bộ.

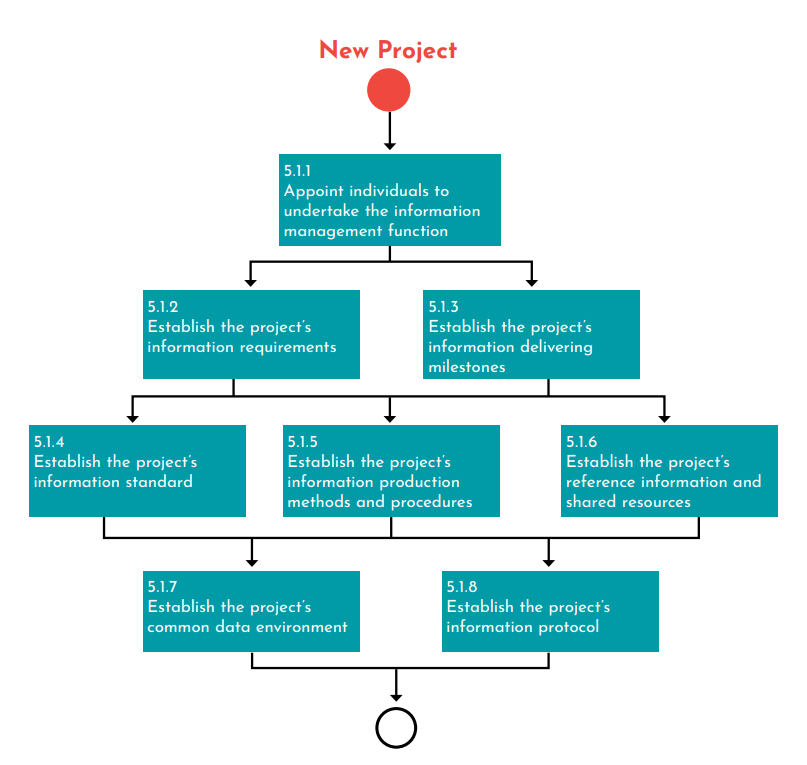

5.1 Quy trình quản lý thông tin — Đánh giá và nhu cầu
5.1.1 Chỉ định cá nhân thực hiện chức năng quản lý thông tin
5.1.2 Thiết lập các yêu cầu về thông tin của dự án
5.1.3 Thiết lập các mốc cung cấp thông tin của dự án
5.1.4 Thiết lập tiêu chuẩn thông tin của dự án
5.1.5 Thiết lập các phương pháp và quy trình sản xuất thông tin của dự án
5.1.6 Thiết lập thông tin tham chiếu và các nguồn lực được chia sẻ của dự án
5.1.7 Thiết lập môi trường dữ liệu chung của dự án
5.1.8 Thiết lập giao thức thông tin của dự án

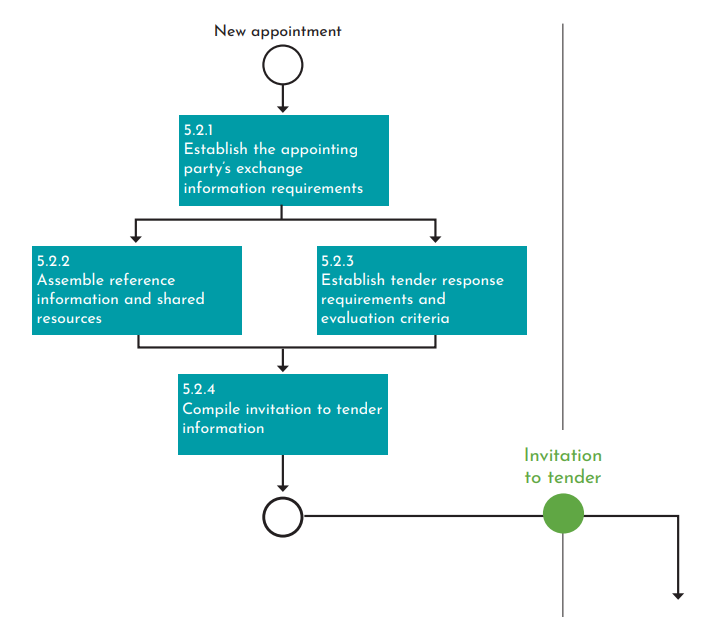

5.2 Quy trình quản lý thông tin — Mời thầu
5.2.1 Thiết lập các yêu cầu trao đổi thông tin của bên chỉ định
5.2.2 Tổng hợp thông tin tham khảo và các nguồn lực được chia sẻ
5.2.3 Thiết lập các yêu cầu phản hồi đấu thầu và tiêu chí đánh giá
5.2.4 Biên soạn thông tin mời thầu

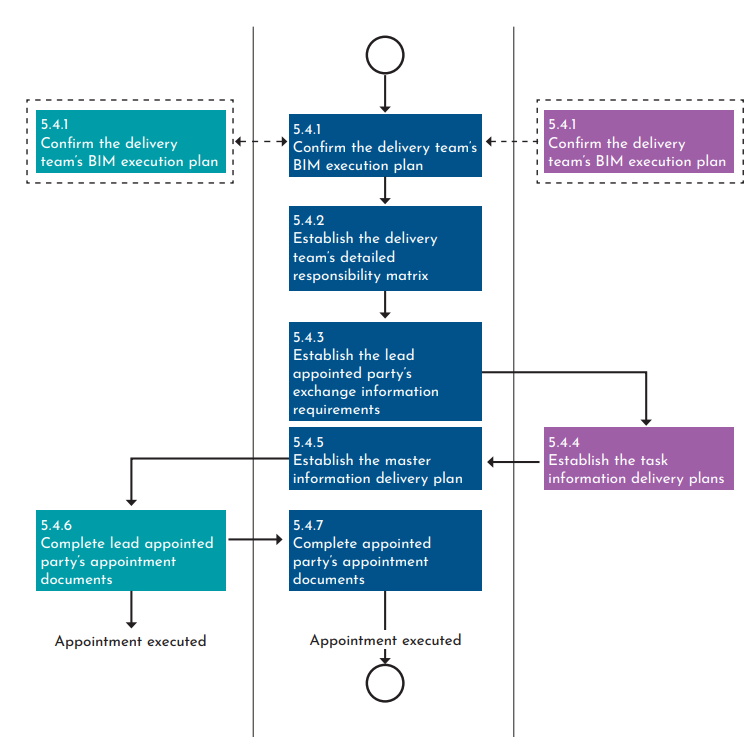

5.4 Quy trình quản lý thông tin — Chỉ định
5.4.1 Xác nhận kế hoạch thực hiện BIM của nhóm chuyển giao
5.4.2 Thiết lập ma trận trách nhiệm chi tiết của nhóm chuyển giao
5.4.3 Thiết lập các yêu cầu trao đổi thông tin của bên được chỉ định chính
5.4.4 Thiết lập kế hoạch cung cấp thông tin của nhóm thực hiện
5.4.5 Thiết lập kế hoạch cung cấp thông tin chính
5.4.6 Hoàn thành các tài liệu chỉ định của bên được chỉ định chính
5.4.7 Hoàn thành các tài liệu chỉ định của bên được chỉ định

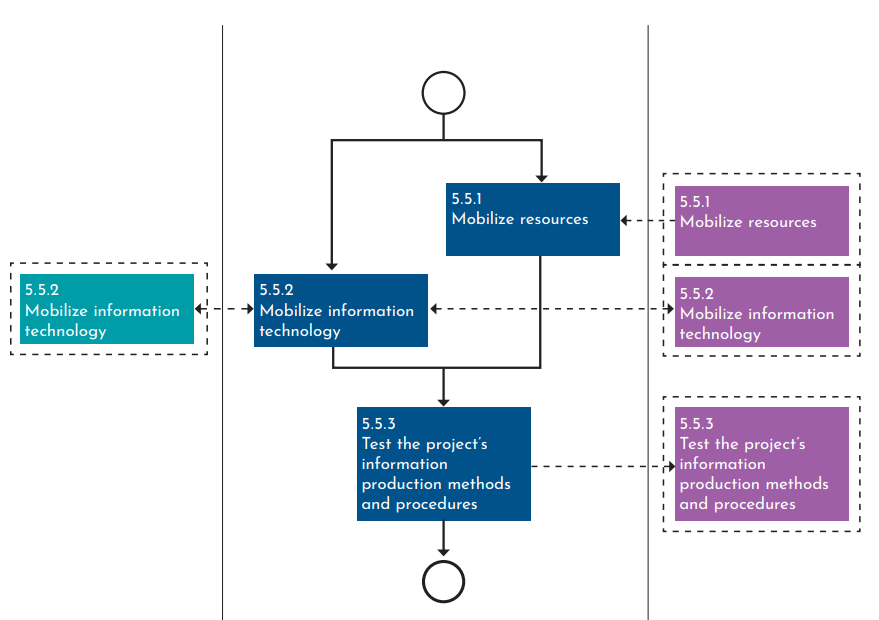

5.5 Quản lý thông tin quá trình — Huy động
5.5.1 Huy động nguồn lực
5.5.2 Huy động công nghệ thông tin
5.5.3 Kiểm tra các phương pháp và quy trình sản xuất thông tin của dự án

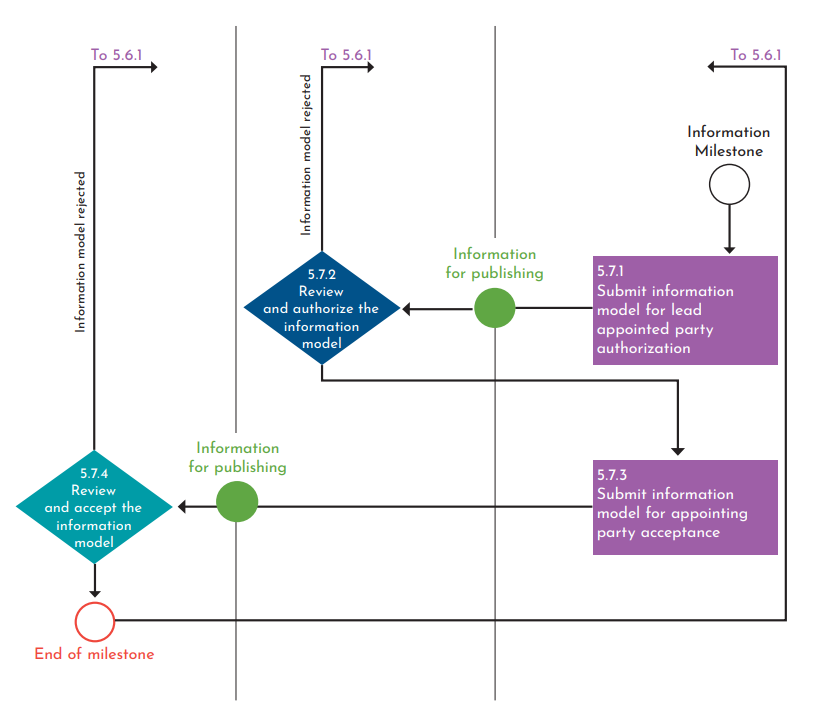

5.7 Quy trình quản lý thông tin — Cung cấp mô hình thông tin
5.7.1 Nộp mô hình thông tin cho ủy quyền của bên được chỉ định chính
5.7.2 Xem xét và ủy quyền cho mô hình thông tin
5.7.3 Nộp mô hình thông tin để bên chỉ định chấp nhận
5.7.4 Xem xét và chấp nhận mô hình thông tin

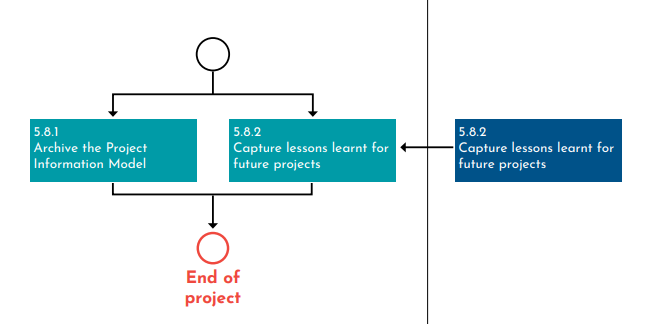

5.8 Quy trình quản lý thông tin — Kết thúc dự án
5.8.1 Lưu trữ mô hình thông tin dự án
5.8.2 Ghi lại các bài học kinh nghiệm cho các dự án trong tương lai
