1- Giới thiệu về việc áp dụng BIM trong lĩnh vực quản lý, thiết kế và xây dựng
2- Các định nghĩa, thuật ngữ chính trong ISO BIM 19650
3- Các tiêu chuẩn áp dụng trong và ngoài nước
BIM là gì, tại sao phải áp dụng BIM?
- Hiểu theo nghĩa hẹp, BIM là thông tin trong mô hình; theo nghĩa rộng BIM là mô hình thông tin của dự án.
- BIM theo nghĩa hẹp là thông tin trong mô hình, nghĩa là mô hình 3D có chứa thông tin. Trong dự án, mô hình 3D là duy nhất, vì thế thông tin được chưa trong mô hình cũng duy nhất. Mỗi bản vẽ, tài liệu cần truy vấn, hiển thị thông tin đều được lấy từ nguồn duy nhất trong mô hình cho nên có tính nhất quán cao, dễ chỉnh sửa, thay đổi, tránh sai sót.
- BIM theo nghĩa rộng là mô hình thông tin dự án, nghĩa là một mô hình thông tin có cấu trúc, được thu thập, chia sẻ theo một qui trình chuẩn mực theo yêu cầu được thiết lập từ đầu, chung cho tất cả các bên tham gia.
BIM mang lại lợi ích gì cho chủ đầu tư?
- Lợi nhuận. Đầu tiên phải xác định rõ, chủ đầu tư là bên được hưởng lợi ích từ BIM nhiều nhất. Đặc biệt là lợi ích trực tiếp chính là lợi nhuận. Các bên khác như nhà thầu thiết kế, nhà thầu thi công, khách hàng sử dụng ,... chỉ hưởng được lợi ích gián tiếp chứ không có nhiều lợi ích trực tiếp là lợi nhuận như chủ đầu tư. Đó là lý do tại sao chủ đầu tư phải là bên tích cực xúc tiến và càng áp dụng BIM càng triệt để càng gia tăng lợi nhuận.
- Nhà thầu thiết kế hay nhà thầu thi công có ít lợi nhuận trực tiếp từ các hợp đồng, bởi vì các nhà thầu luôn cạnh tranh và thường sang sẻ tất cả lợi nhuận có được từ việc áp dụng BIM cho chủ đầu tư, thay vì giữ lại cho họ. Họ chỉ hưởng lợi ích gián tiếp từ việc dễ quản lý, giảm thiểu rủi ro trong quá trình thực hiện dự án.
- Khách hàng sử dụng cũng không được hưởng lợi trực tiếp bằng việc giảm chi phí mua, thuê,...bởi vì giá trị của tài sản được xây dựng có áp dụng qui trình BIM sẽ được gia tăng đáng kể. Như thời gian đưa vào sử dụng rút ngắn, cấu trúc hoàn chỉnh hơn, các hệ thống được phối hợp thiết kế xây dựng một cách tối ưu... Khách hàng chỉ được hưởng lợi từ việc tiết kiệm chi phí khi sử dụng, giảm thiểu rủi ro và có đầy đủ thông tin về không gian mình đang sử dụng.
Vài trò của chủ đầu tư trong qui trình áp dụng BIM:
Tổng quan về BIM và qui trình BIM
②- Các định nghĩa, thuật ngữ chính trong ISO BIM 19650:

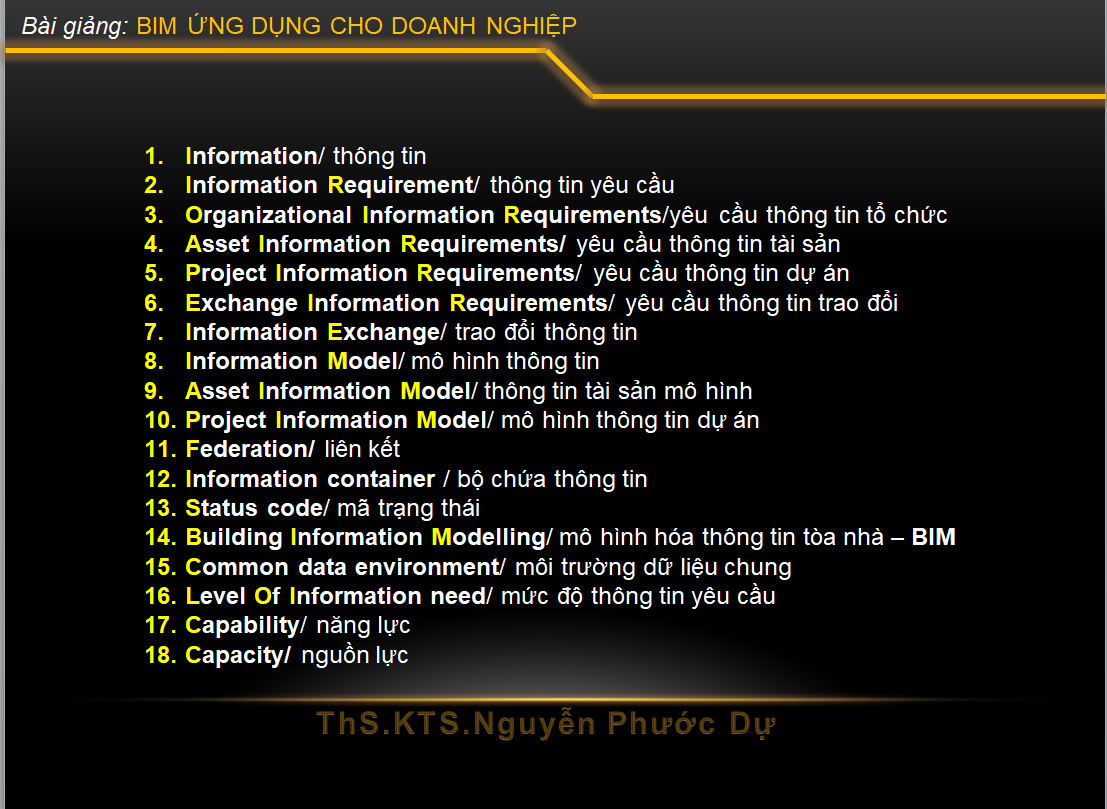

Các khái niệm chính về thông tin thường dùng trong qui trình BIM:

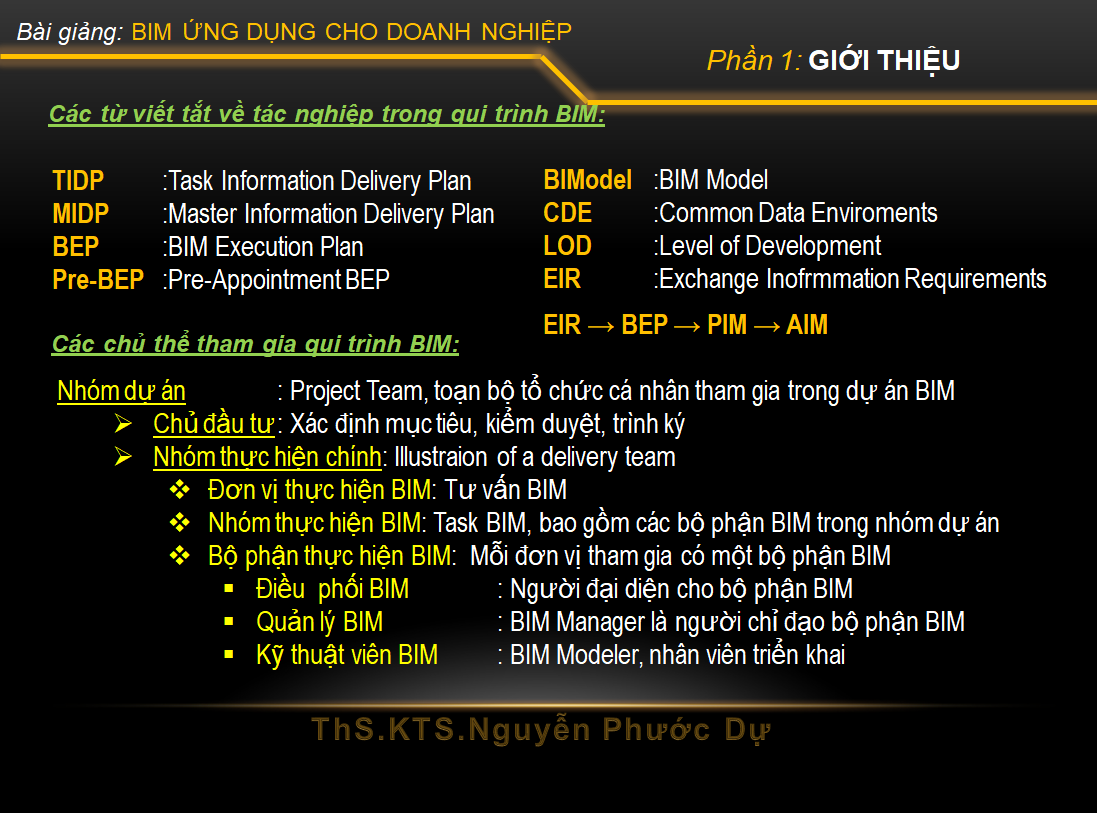

Các từ viết tắt và khái niệm thường dùng trong qui trình BIM
Mô hình khả thi cho việc áp dujgn BIM tại VN thời điểm hiện tại.
Sơ lược về ISO BIM 19650 và các phần mềm làm trong qui trình BIM:
-Phần 1 ISO 19650‑1:2018: Nguyên tắc và khái niệm
-Phần 2 ISO 19650‑2:2018: Delivery Phase (Giai đoạn triển khai dự án)
-Phần 3 ISO 19650‑3:2020: Operational Phase (Giai đoạn vận hành, khai thác tài sản)
-Phần 4 ISO 19650‑4:2022: Information Exchange (Trao đổi thông tin)
-Phần 5 ISO 19650‑5:2020: Security‑minded Approach (An toàn thông tin)
-Phần 6 ISO 19650‑6:2025: Health & Safety Information (Thông tin về sức khỏe & an toàn)
-TCVN 14177-1:2024; TCVN 14177-2:2024: TỔ CHỨC VÀ SỐ HÓA THÔNG TIN VỀ CÔNG TRÌNH XÂY DỰNG, BAO GỒM MÔ HÌNH HÓA THÔNG TIN CÔNG TRÌNH (BIM) – QUẢN LÝ THÔNG TIN SỬ DỤNG MÔ HÌNH HÓA THÔNG TIN CÔNG TRÌNH
Hướng dẫn qui trình áp dụng BIM cho dự án theo chỉ đạo hiện hành của Bộ Xây dựng và địa phương
TCVN-14177-1:2024. Tải file pdf
TCVN-14177-2:2024. Tải file pdf
Tài liệu hướng dẫn-TCVN-14177. Tải file pdf
Hướng dẫn chung của bộ XD. Tải file pdf
Hướng dẫn chi tiết của bộ XD. Tải file pdf
Tài liệu đào tạo BIM của bộ XD phần 1: Tải file pdf
Tài liệu đào tạo BIM của bộ XD phần 2: Tải file pdf
Tài liệu đào tạo BIM của bộ XD phần 3: Tải file pdf
Tài liệu đào tạo BIM của bộ XD phần 4: Tải file pdf
Sách học BIM & Revit, Tác giả : ThS.KTS.Nguyễn Phước Dự
Tài liệu liên quan
Buổi 3: Trách nhiệm của CĐT trong qui trình BIM
1- Trách nhiệm của chủ đầu tư trong qui trình BIM. 2- Các việc chủ đầu tư phải thực hiện làm hoặc uỷ quyền. 3- Các mốc quan trọng cần phê duyệt của chủ đầu tư....
Buổi 4: Tạo thông tin yêu cầu dự án.
1- Liệt kê danh sách yêu câu thông tin dự án PIR. 2- Lập kế hoạch, tiến độ yêu cầu cho dự án 3- Thiết lập các mốc thời gian theo kế hoạch của dự án....
Buổi 5: Thiết lập tiêu chuẩn thông tin của dự án
- Lập tiêu chuẩn của dự án - Lập danh sách tài liệu tham khảo và nguồn tài nguyên cho dự án - Lập các phương pháp và quy trình sản xuất thông tin của dự án...
Buổi 6: Thiết lập môi trường dữ liệu chung của dự án
Trong BIM ISO 19650, CDE là trách nhiệm bên chỉ định tức là chủ đầu tư thiết lập (triển khai, cấu hình và hỗ trợ. Các qui tắc, qui ước, phương thức, định dạng dữ liệu là do chủ đầu tư quyết định trong Pre-BEP. Đấu thầu, các nhà thầu tiềm năng sẽ góp ý, đề xuất những thay đổi, chủ đầu tư thoả thuận, duyệt và ghi vào trong BEP....
Buổi 8: Thiết lập kế hoạch thực hiện pre- BEP
Kế hoạch BIM Sơ bộ là một tài liệu tóm tắt, mang tính định hướng được phát triển bởi Chủ đầu tư hoặc bên thuê chính (Appointing Party) trước khi chính thức bổ nhiệm các bên tham gia dự án (nhà thầu thiết kế, thi công, v.v.). Mục đích của nó là truyền đạt các yêu cầu và kỳ vọng ban đầu về BIM cho tất cả các đối tác tiềm năng. Hãy hình dung nó như một "bản nháp" hoặc "tuyên bố ý định" về BIM của Chủ đầu tư. Nó đặt ra các câu hỏi và khung sườn ban đầu mà các bên được mời thầu sẽ phải trả lời và xây dựng chi tiết hơn trong BEP của riêng họ....
Buổi 9: Hoàn thành và phê duyệt MIDP
Trong tiêu chuẩn ISO 19650 về quản lý thông tin sử dụng BIM, việc quản lý và kiểm soát thông tin là trọng tâm. Hai tài liệu then chốt để đạt được điều này là Kế hoạch chuyển giao thông tin tổng thể (MIDP - Master Information Delivery Plan) và Kế hoạch trao đổi thông tin nhóm thực hiện (TIDP - Task Information Delivery Plan). Chủ đầu tư cần đảm bảo Bên Chỉ định Chính đã lập và nộp MIDP trước khi chính thức thực hiện việc ký kết hợp đồng. Nhà thầu có trách nhiệm thiết lập Kế hoạch Cung cấp Thông tin Tổng thể trong giai đoạn chỉ định của dự án (điều khoản 5.4.5 của ISO 19650–2). Điều này có nghĩa là Kế hoạch Cung cấp Thông tin Tổng thể (MIDP) cần được lập trong giai đoạn đấu thầu của dự án và trước khi hợp đồng chính thức được ký....
Buổi 12: Giới thiệu về NavisWork, giải đáp và kết thúc khoá học
Navisworks được dùng để tổng hợp mô hình 3D từ nhiều phần mềm (Revit, Civil 3D, AutoCAD, Tekla, ArchiCAD…) và thực hiện các tác vụ kiểm tra, phối hợp và mô phỏng trong quy trình BIM. ...
