Ths.KTS NGUYỄN PHƯỚC DỰ
9. Biểu diễn trong COBie
9.1 Trao đổi thông tin trong COBie
Việc sử dụng COBie sẽ được thực hiện theo BS 1192-4.
9.2 Thông tin ngữ cảnh trong COBie
Trừ khi áp dụng Điều khoản 8 hoặc 10, mỗi người tham gia sẽ chia sẻ thông tin ngữ cảnh một cách phù hợp trong một số bảng tính COBie bao gồm bảng tính Cơ sở COBie bao gồm thông tin về địa điểm và dự án, và các bảng tính khác như bảng tính Hệ thống, Khu vực và Công việc, như minh họa trong Bảng 5.
LƯU Ý 1 Các nguồn rủi ro khác có thể được bao gồm trong mô tả.
LƯU Ý 2 AIR và EIR của Khách hàng có thể mong đợi thông tin COBie.
Bảng 5 – Sử dụng bảng tính Cơ sở COBie (chuyển vị) cho biết ngữ cảnh của đánh giá rủi ro
9.3 Thông tin rủi ro trong COBie
Rủi ro sẽ được ghi lại trong bảng vấn đề COBie.
Các rủi ro sẽ liên quan đến hai nguồn rủi ro được nêu tên và mô tả đầy đủ được chọn từ các bảng tính Thành phần, Khu vực, Sàn, Loại, Thành phần, Hệ thống và Công việc, như minh họa trong Bảng 6.

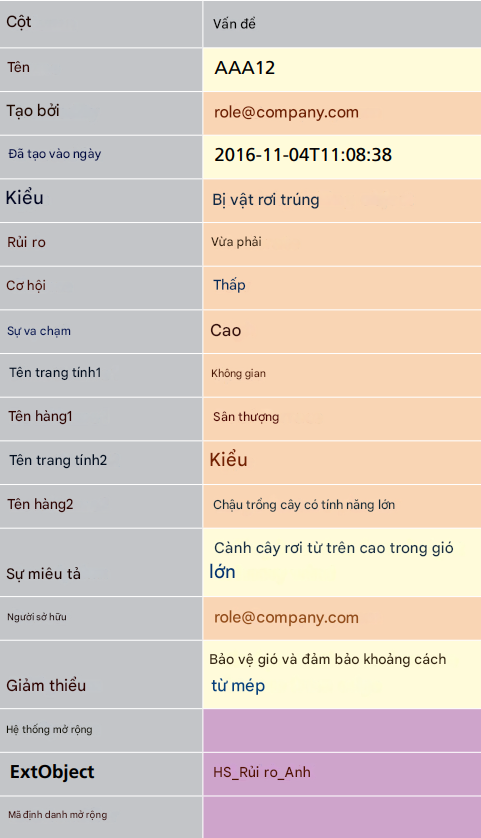

Bảng 6 – Sử dụng bảng vấn đề COBie (chuyển vị) cho biết rủi ro được quản lý
