Ths.KTS NGUYỄN PHƯỚC DỰ

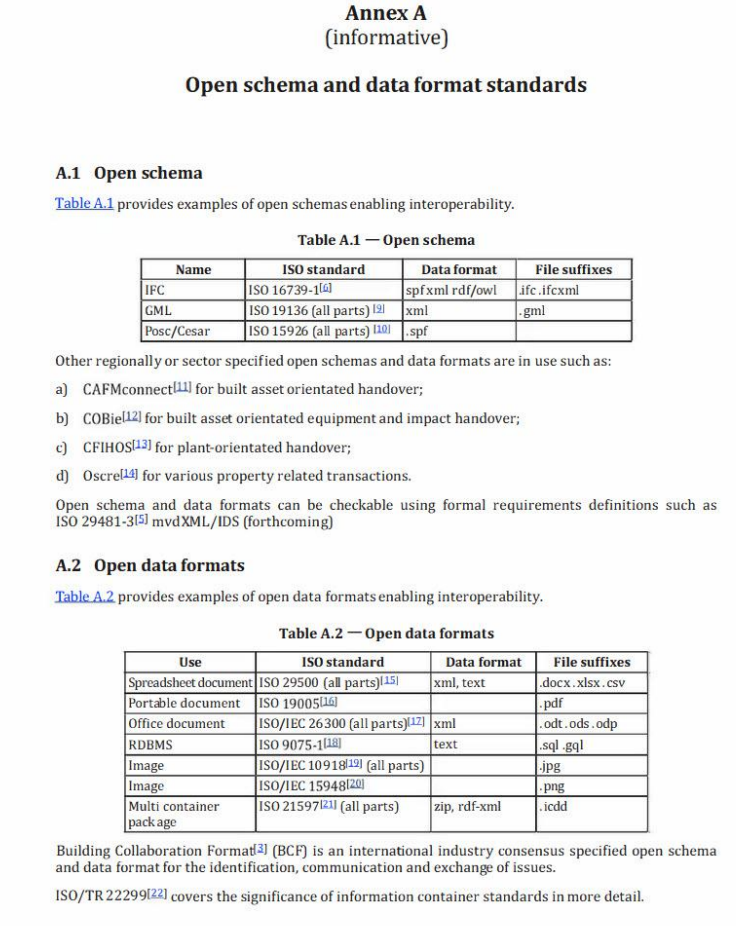

A.1 Lược đồ mở
Bảng A.1 cung cấp các ví dụ về lược đồ mở cho phép khả năng tương tác.

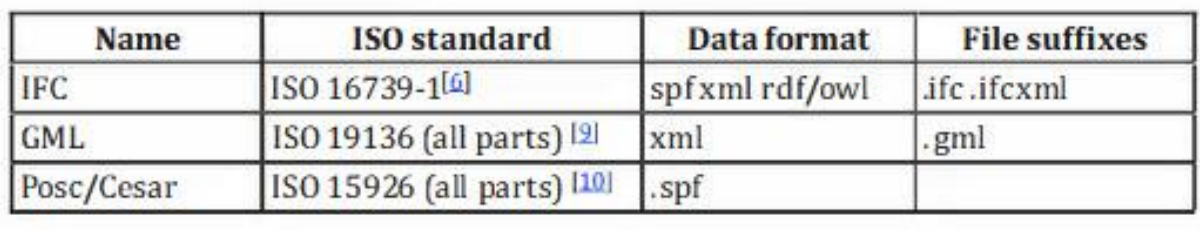

Bảng A.1 Lược đồ mở
Các lược đồ mở và định dạng dữ liệu khác được chỉ định theo khu vực hoặc ngành đang được sử dụng như:
a) CAFMconnect[11] để chuyển giao theo định hướng tài sản xây dựng;
b) COBie[12] cho thiết bị định hướng tài sản xây dựng và bàn giao tác động;
c) CFIHOS[13] để chuyển giao theo định hướng nhà máy;
d) Oscre[14] cho các giao dịch liên quan đến tài sản khác nhau.
Có thể kiểm tra được các định dạng dữ liệu và lược đồ mở bằng cách sử dụng các định nghĩa yêu cầu chính thức như ISO 29481-3[5] mvdXML/IDS (sắp ra mắt)
A.2 Định dạng dữ liệu mở
Bảng A.2 cung cấp các ví dụ về định dạng dữ liệu mở cho phép khả năng tương tác.
Bảng A.2-Định dạng dữ liệu mở
Định dạng cộng tác xây dựng[3] (BCF) là một lược đồ mở và định dạng dữ liệu được sự đồng thuận của ngành công nghiệp quốc tế chỉ định để xác định, truyền đạt và trao đổi các vấn đề.
ISO/TR 22299[22] đề cập đến tầm quan trọng của các tiêu chuẩn về bộ chứa thông tin một cách chi tiết hơn.

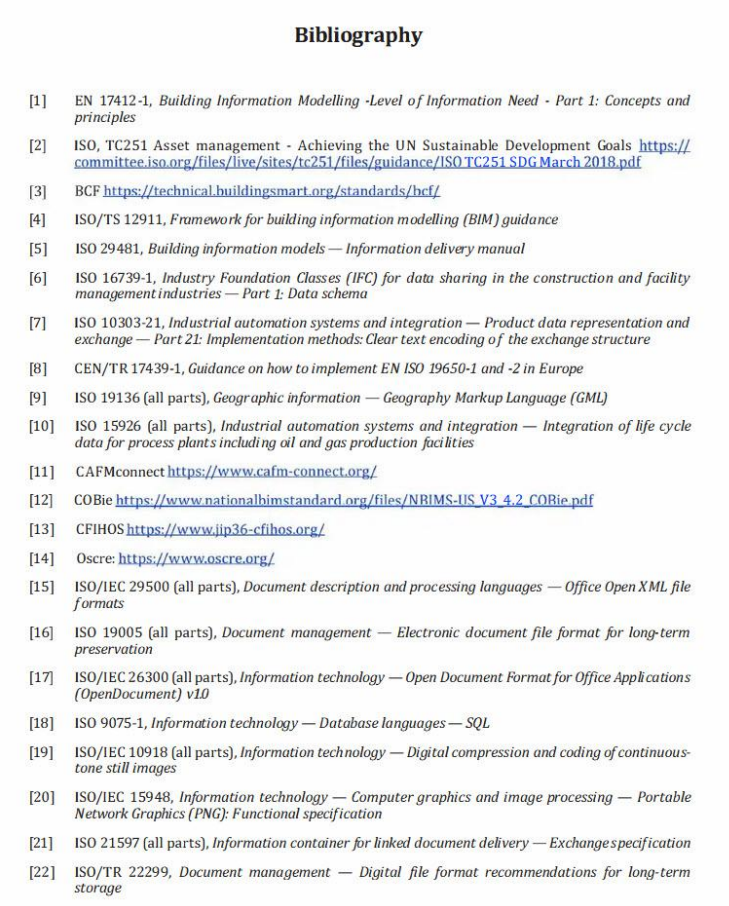

Tài liệu tham khảo (dịch từ ảnh trên)
[1] EN 17412-1, Mô hình hóa thông tin tòa nhà - Mức độ nhu cầu thông tin - Phần 1: Khái niệm và
nguyên tắc
[2] ISO, TC251 Quản lý tài sản - Đạt được các Mục tiêu Phát triển Bền vững của Liên hợp quốc https://
committee.iso.org/files/live/sites/tc251/files/guidance/ISO TC251 SDG tháng 3 năm 2018.pdf
[3] BCF https: //technical. buildin smart.org /standards/bcf I
[4] ISO/TS 12911, Hướng dẫn về Khung mô hình hóa thông tin xây dựng (BIM)
[5] ISO 29481, Mô hình thông tin xây dựng - Sổ tay cung cấp thông tin
[6] ISO 16739-1, Các lớp nền tảng công nghiệp (IFC) để chia sẻ dữ liệu trong các ngành xây dựng và quản lý cơ sở vật chất - Phần 1: Sơ đồ dữ liệu
[7] ISO 10303-21, Hệ thống tự động hóa công nghiệp và tích hợp - Biểu diễn và trao đổi dữ liệu sản phẩm - Phần 21: Phương pháp triển khai: Mã hóa văn bản thuần túy của cấu trúc trao đổi
[8] CEN/TR 17439-1, Hướng dẫn triển khai EN ISO 19650-1 và -2 tại Châu Âu
[9] ISO 19136 (tất cả các phần), Thông tin địa lý - Ngôn ngữ đánh dấu địa lý (GML)
[10] ISO 15926 (tất cả các phần), Hệ thống tự động hóa công nghiệp và tích hợp - Tích hợp dữ liệu vòng đời
cho quy trình nhà máy bao gồm các cơ sở sản xuất dầu khí
[11] CAFMconnect https://www.cafm-connect.org/
[12] COBie https://www.nationalbimstandard.org/files/NBIMS-US V3 4.2 COBie.pdf
[13] CFIHOS https://www.jip36-cfihos.org/
[14] Oscre: https://www.oscre.org/
[15] ISO/IEC 29500 (tất cả các phần), Ngôn ngữ mô tả và xử lý tài liệu - Định dạng tệp Office Open XML
[16] ISO 19005 (tất cả các phần), Quản lý tài liệu - Định dạng tệp tài liệu điện tử để bảo quản lâu dài
[17] ISO/IEC 26300 (tất cả các phần), Công nghệ thông tin - Định dạng Tài liệu Mở cho Ứng dụng Office
(OpenDocument) vl.O
[18] ISO 9075-1, Công nghệ thông tin - Ngôn ngữ cơ sở dữ liệu - SQL
[19] ISO/IEC 10918 (tất cả các phần), Công nghệ thông tin - Nén và mã hóa kỹ thuật số ảnh tĩnh liên tục
[20] ISO/IEC 15948, Công nghệ thông tin - Đồ họa máy tính và xử lý ảnh - Đồ họa mạng di động (PNG): Thông số kỹ thuật chức năng
[21] ISO 21597 (tất cả các phần), Bộ chứa thông tin để phân phối tài liệu được liên kết - Thông số kỹ thuật trao đổi
[22] ISO/TR 22299, Quản lý tài liệu - Khuyến nghị định dạng tệp kỹ thuật số để lưu trữ lâu dài
Sách học BIM & Revit, Tác giả : ThS.KTS.Nguyễn Phước Dự
