Ths.KTS NGUYỄN PHƯỚC DỰ
A.1 Tổng quan
Chiến lược liên kết và cấu trúc phân tích vùng chứa thông tin là những khái niệm quan trọng trong việc quản lý các mô hình thông tin liên kết trong “BIM theo chuỗi ISO 19650”.
Chiến lược liên kết và phân tích vùng chứa thông tin nên được sử dụng để:
— cho phép các nhóm nhiệm vụ khác nhau làm việc trên các phần khác nhau của mô hình thông tin cùng lúc mà không gây ra các vấn đề về phối hợp, ví dụ như xung đột không gian hoặc không tương thích về mặt chức năng;
— hỗ trợ bảo mật thông tin;
— dễ dàng truyền tải thông tin bằng cách giảm kích thước của từng vùng chứa thông tin.
Chiến lược liên kết và phân tích vùng chứa thông tin cũng có thể được sử dụng để giúp xác định phạm vi dịch vụ cho các nhóm nhiệm vụ.
A.2 Làm việc đồng thời
Chiến lược liên kết cho phép làm việc đồng thời nên xác định ranh giới không gian mà mỗi nhóm nhiệm vụ nên xác định vị trí của các hệ thống, thành phần hoặc yếu tố xây dựng mà nhóm chịu trách nhiệm.
Đối với một tài sản chủ yếu là tuyến tính, chẳng hạn như đường hầm đường sắt, chiến lược liên kết có thể được xác định bằng mặt cắt ngang có kích thước của đường hầm. Điều này được minh họa trong Hình A.1 và trong trường hợp này, chiến lược được liên kết với các loại hệ thống khác nhau để bố trí trong đường hầm.
Đối với một tài sản như tòa nhà, chiến lược liên kết có thể được xác định thông qua một tập hợp các không gian liên kết. Điều này được minh họa trong Hình A.2. Phân tích vùng chứa thông tin được minh họa trong Hình A.3. Cả hai đều được liên kết với các quy tắc thiết kế khác nhau.
A.3 Bảo mật thông tin
Chiến lược liên kết hoặc cấu trúc phân tích vùng chứa thông tin để hỗ trợ bảo mật thông tin phải phân tách các vùng chứa hoặc các phần không gian của tài sản theo quyền truy cập thông tin.
Đối với một tài sản liên quan đến công lý hình sự, chẳng hạn như nhà tù, có thể áp dụng các mức hạn chế khác nhau đối với thông tin chung về địa điểm (chẳng hạn như vị trí, tuyến đường tiếp cận của phương tiện), đối với thông tin thiết kế và xây dựng chung (chẳng hạn như sơ đồ mặt bằng, không gian liền kề, xử lý sưởi ấm và thông gió) và đối với thông tin cụ thể về bảo mật (chẳng hạn như thông tin chi tiết về khóa ô và cánh, thông tin chi tiết về hệ thống giám sát, sơ tán hoặc quy trình ngăn chặn). Điều này được minh họa trong Hình A.4.
A.4 Truyền thông tin
Chiến lược liên bang để hỗ trợ truyền các thùng chứa thông tin trong nhóm phân phối hoặc đến và từ bên chỉ định nên xem xét kích thước tệp tối đa có thể thực hiện được để tải lên và tải xuống với cơ sở hạ tầng CNTT được chỉ định, ví dụ: 250 Mb. Sau đó, mô hình thông tin nên được chia nhỏ để không có thùng chứa thông tin nào lớn hơn 250 Mb.

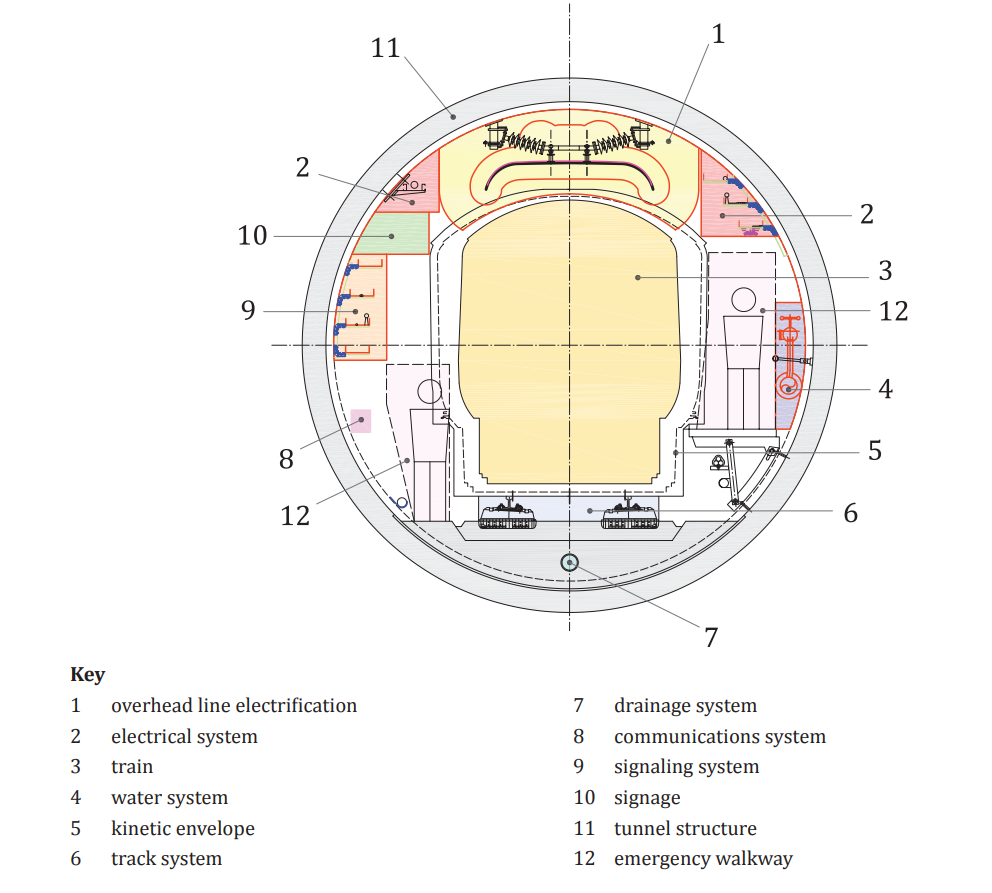

Hình A.1 — Minh họa về sự liên kết của các hệ thống mặt cắt ngang đường hầm trong một dự án đường sắt

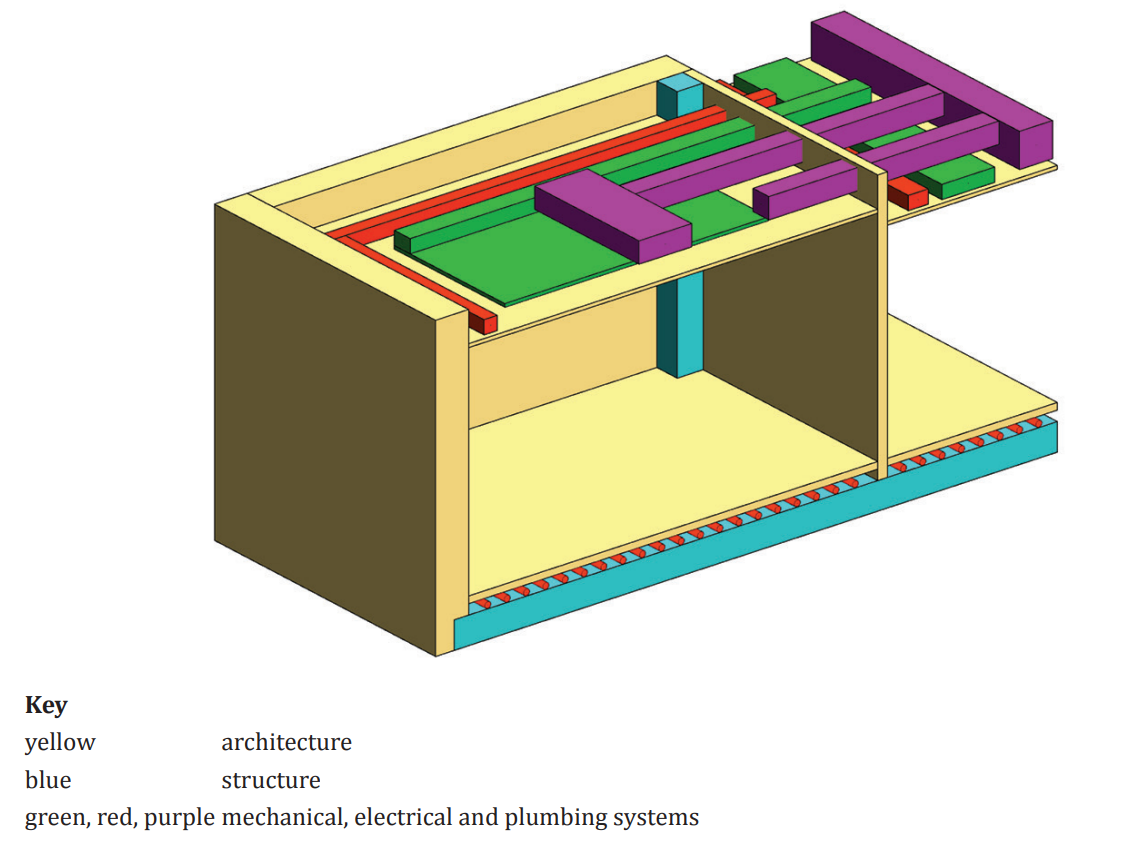

Hình A.2 — Minh họa chiến lược liên kết không gian theo chuyên ngành trong một dự án xây dựng

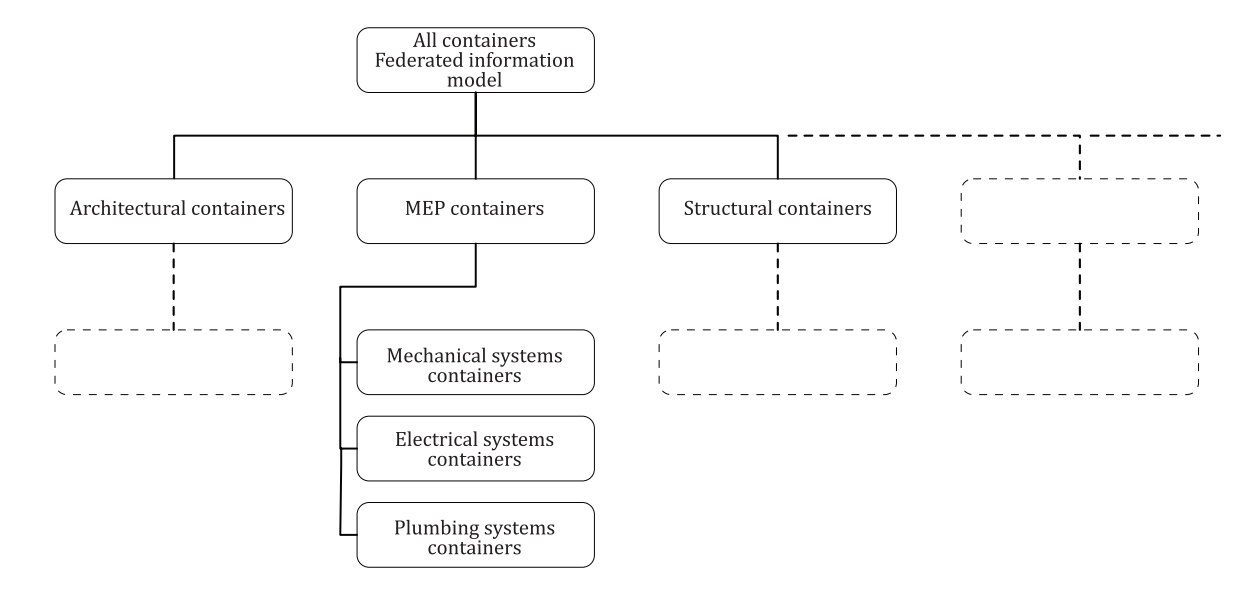

Hình A.3 — Minh họa về cấu trúc phân tích bộ chứa thông tin để làm việc đồng thời

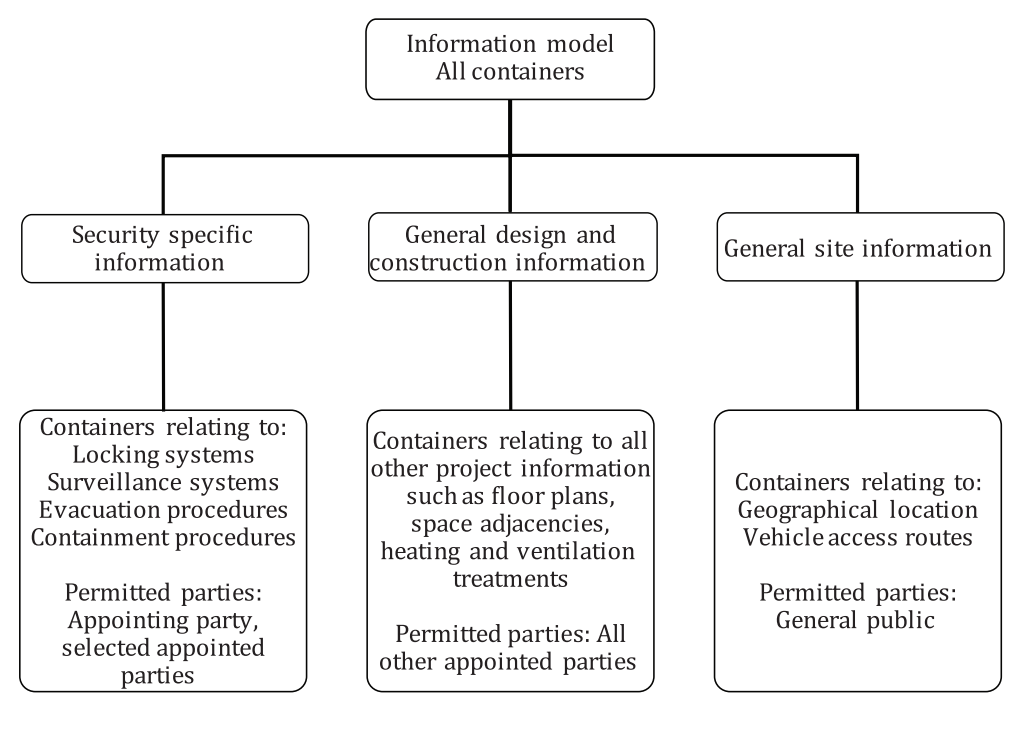

Hình A.4 — Minh họa về cấu trúc phân tích container thông tin cho bảo mật thông tin
Sách học BIM & Revit, Tác giả : ThS.KTS.Nguyễn Phước Dự
